重錘料位計安裝和接線

發布日期：2016-03-06 00:00 來源：http://www.pinkslipmpls.com 點擊：

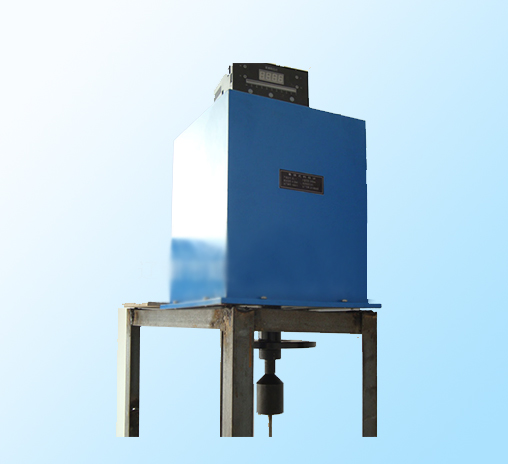

重錘料位計

（1）在倉頂選擇安裝料位計的合適位置：

重錘料位計 測量點的選擇應避開進料口及下料口，并盡可能選擇在裝料卸料過程中均近似于等高測量的位置。在圓頂?shù)乃唷⒎勖夯覀}上，應選擇遠離吹灰管、與吹灰管不在一條支線上、距倉頂圓心距離為半徑的2/3處作為安裝位置。在電廠鍋爐煤粉倉上，為了與原來手搖飄子的數據更好的對照，應選擇與原來手搖探錘距離較近的位置。

（2）法蘭接口

鐵皮倉接口焊接見圖7 。注意焊接時法蘭一定要找水平。法蘭和鐵管由廠家提供。如果倉頂是露天的，要選用防雨罩，鐵管高度不得超過120mm。如倉頂為傾斜的應準備較長的鐵管，但必須保證露出倉頂?shù)蔫F管平均高度不得超過120mm。因?yàn)殍F管太高會頂起防雨罩使其不能很好地落地，蓋不嚴會進水使鋼絲繩鑄住，影響測量。

如果倉頂安裝料位計的地方有房屋，就可不用防雨罩，鐵管可以高一些（200~400mm）。

（3）一次表安裝

將鑄鐵支架安裝在法蘭上（塑料漏斗應在上方）。

將儀表底端封口打開，解開捆綁預留鋼絲繩的結，順勢放出鋼絲繩。注意不要讓繩松動，不要使其受傷。

將鋼絲繩從鑄鐵支架的漏斗穿下，將料位計固定在鑄鐵支架上。

將鑄鐵支架下方的鋁片取下，穿在鋼絲繩上。將小銅管穿在鋼絲繩上，將鋼絲繩的頭再穿
