        孔板流量計

        您的當前位置: 首 頁 >> 孔板流量計 >>

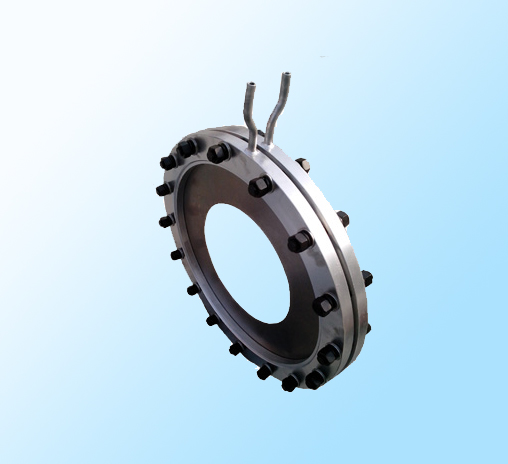

        孔板流量計

        • 所屬分類:孔板流量計

        • 點擊次數:
        • 發布日期:2017/03/16
        • 更多
        • 在線詢價
        詳細介紹

        概 述:

        節流裝置是差壓式流量測量系統中的一次裝置。它由節流件、取壓裝置、前后直管段及連接法蘭等部件組成。與差壓變送器配套使用可實現對充滿管道及節流裝置的單相、流動穩定的流體的測量。

        測量原理 :

        當充滿管道的流體流經節流件時,將產生局部收縮,流束集中,流速增加,靜壓力降低,于是在節流件前后產生一個靜壓力差,該壓力差與流量存在一定函數關系。通過導壓管將差壓信號傳遞給差壓變送器,轉換成DC4-20mA標準信號。經流量顯示儀,便顯示出管道內的瞬時和累積流量。



        技術參數:

        節流件總類

        孔板、噴嘴、文丘里管等

        取壓方式

        節流裝置常用取壓方式有四種

        (1)角接取壓(環室、鉆孔)

        (2)法蘭取壓

        (3)D-D/2取壓

        (4)單獨管壁取壓(用于文丘里管、噴嘴)

        應用范圍

        LG型節流裝置

        表一                             常用節流裝置應用范圍

        節流件類型

        應用范圍

        DN(mm)

        β值

        ReD

        標準孔板

        50-1000

        0.2-0.75

        10000

        整體孔板

        50-1000

        0.2-0.75

        10000

        小孔板

        25-50

        0.23-0.70

        10000

        圓缺孔板

        50-500

        0.30-0.80

        8000

        偏心孔板

        1/4圓孔板

        25-500

        0.30-0.80

        10000

        雙重孔板

        40-100

        0.30-0.80

        2500-400000

        耐磨孔板

        50-300

        0.22-0.80

        10000

        ISA1932噴嘴

        50-500

        0.30-0.80

        20000-10000000

        長徑噴嘴

        50-630

        0.20-0.80

        10000-10000000

        1/4圓噴嘴

        25-200

        0.20-0.60

        200-250000

        文丘里噴嘴

        65-500

        0.316-0.775

        150000-2000000

        機加收縮段文丘里管

        50-250

        0.4-0.75

        200000-2000000

        粗焊收縮段文丘里管

        200-1200

        0.4-0.70

        200000-2000000

        粗鑄收縮段文丘里管

        100-800

        0.3-0.75

        200000-2000000


        法蘭標準

          PN2.0-26.0      DN15-600     HG20618-97

        PN2.0-5.0       DN650-1000   HG20623-97

        PN11.0-15.0      DN650-900   HG20623-97

        PN32.0-42.0      DN15-300    HG20618-97

        也可按用戶提供的法蘭標準及規格制造.

        ●主要部件材質

          節流件:1Cr18Ni9Ti、304、316、316L、18Cr3MOWVA等

          法蘭、直管段:Q235A、20#、1Cr18Ni9Ti等

          也可按用戶要求制造。

        ●工作壓力

          ≤10MPa

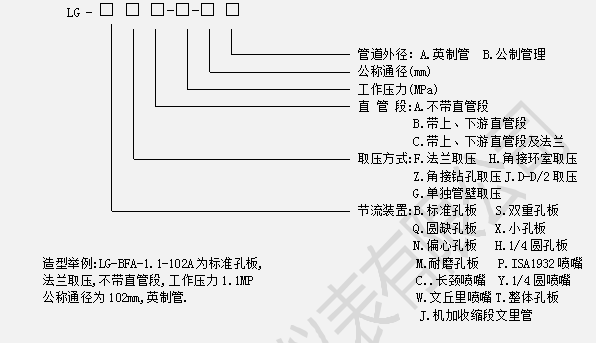

        ?選型標記

        LG型節流裝置

        ?結構及外形尺寸                          A.粗焊收縮段文丘里管

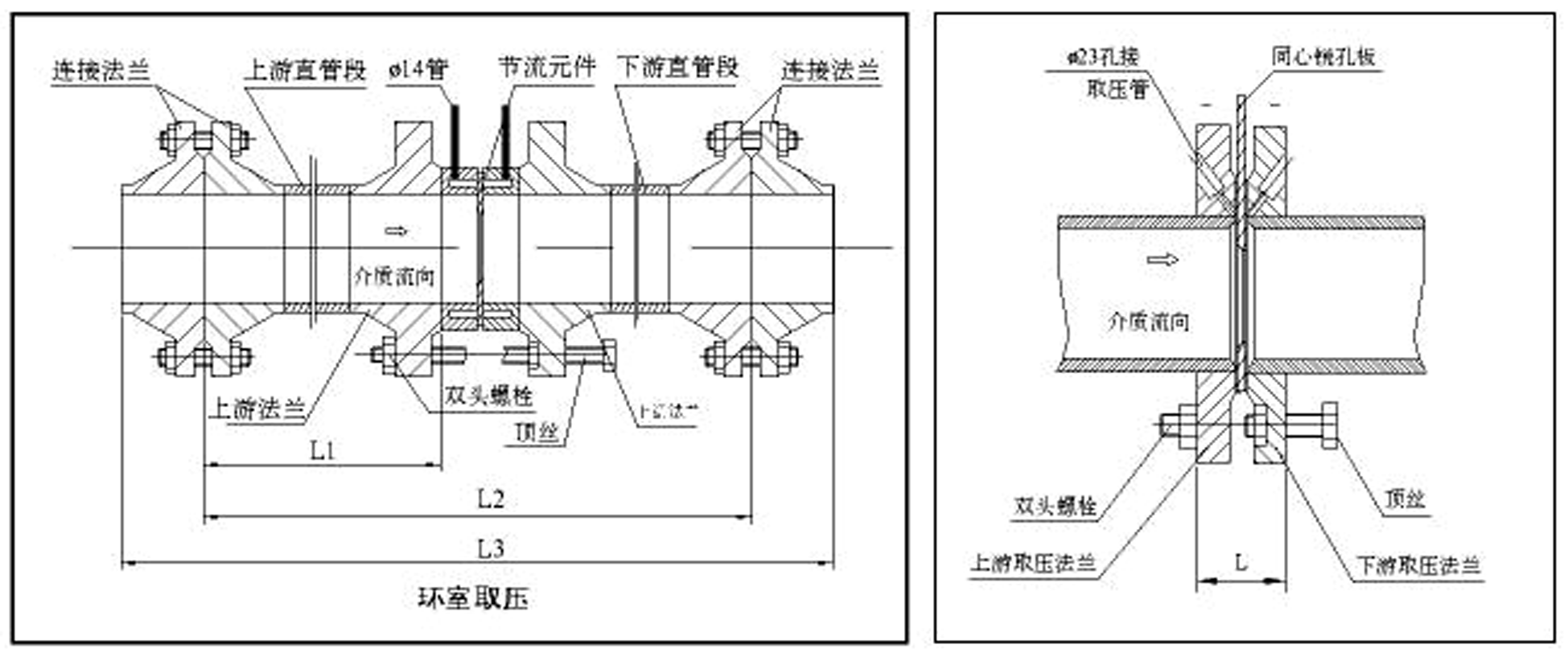

            解接取壓孔板節流裝置                                         Z.粗鑄收縮段文丘里管

        LG型節流裝置

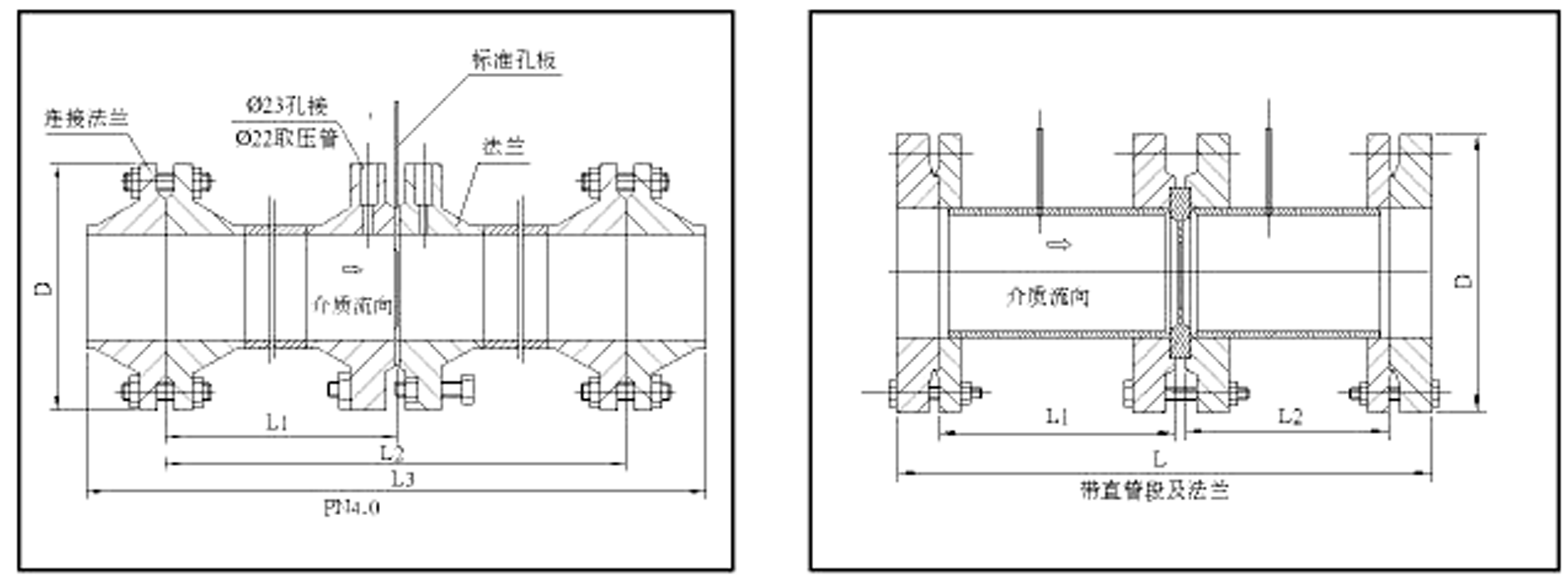

                                              法蘭取壓孔板節流裝置                          D-D/2徑距取壓孔板節流裝置

        LG型節流裝置

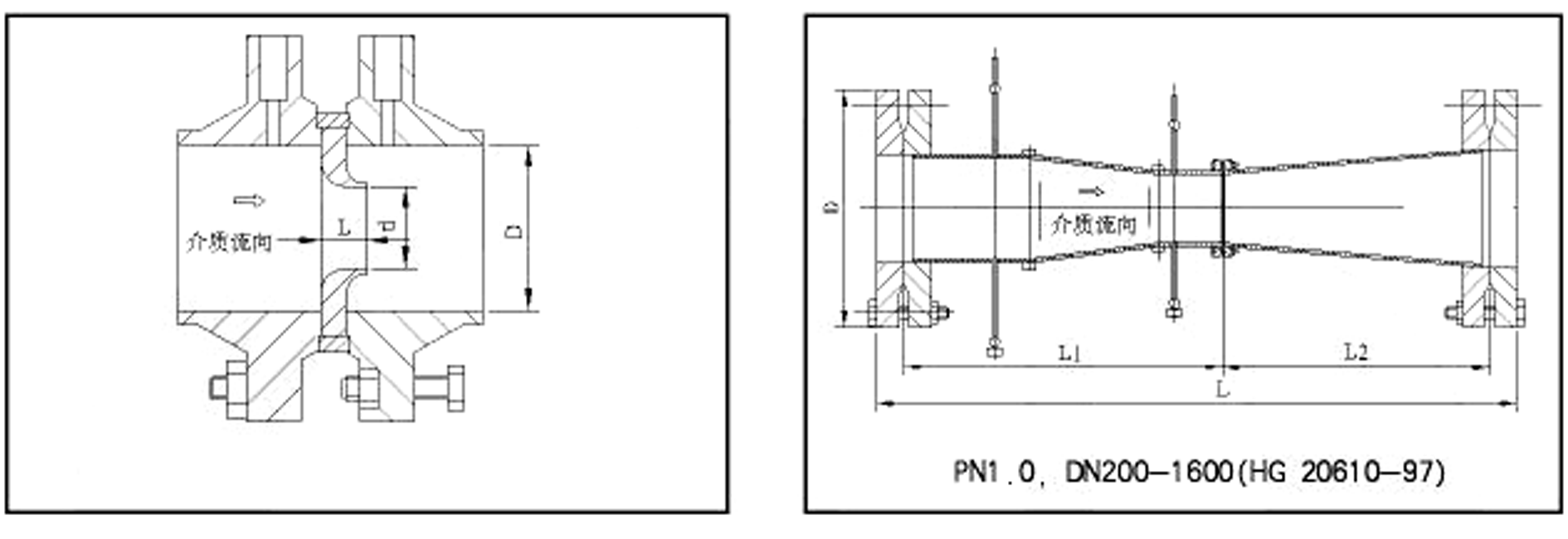

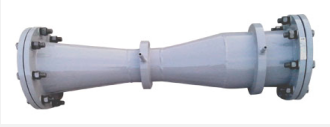

                                                ISA1932噴嘴節流裝置                          文丘里管節流裝置

        LG型節流裝置

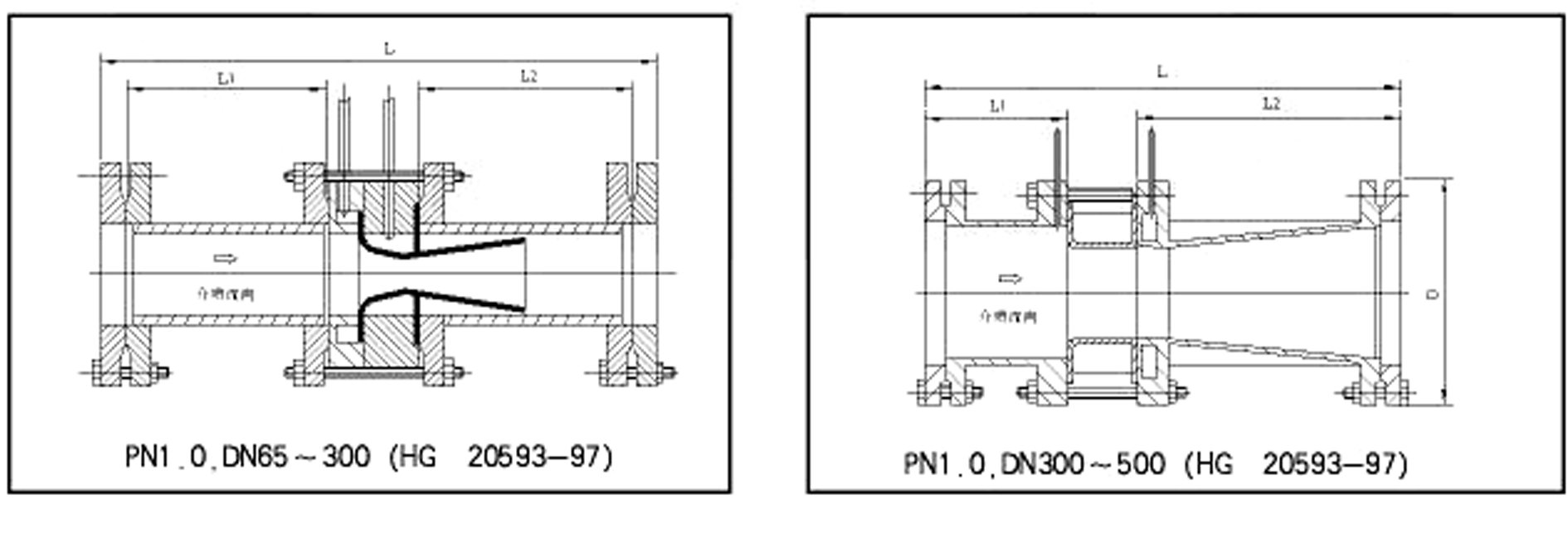

                                        文丘里噴嘴節流裝置

        LG型節流裝置

        ?訂貨須知

        訂貨時請注明                                       ●工作壓力(表壓力及絕對壓力)

        ●被測流體名稱(氣體請注明組成成份)                 ●工作溫度

        ●刻度流量、最大流量、常用流量、最小流量(工作     ●流體密度及粘度

        狀況下或標準狀況下)                             ●管道材質及孔板材質

        ●管內徑                                         ●配用法蘭標準等

                                                           ●訂購特殊形式節流裝置時,需另議
