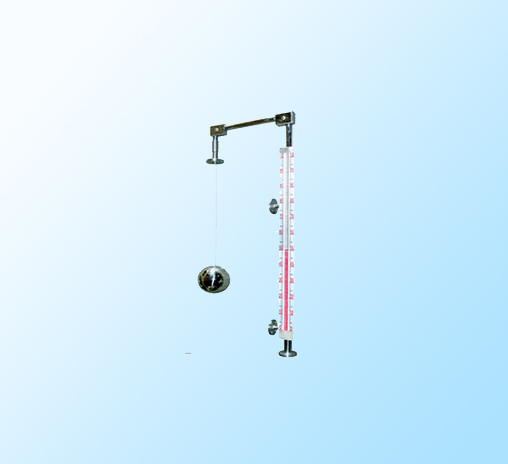

浮標液位計

詳細介紹

概述：

UFZ－4型浮標液位計是一種簡易的液位測量儀表。它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測量液位的困難。

工作原理:

液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W，重錘指針重量為W?，浮標浸在液體中所受到的浮力為F，系統摩擦力為f，在平衡狀態下：

W－Ｆ－Ｗ?－ｆ＝Ｏ

當液位上升時，浮力F增大、W、W?和f均不變，上式平衡破壞，重錘指針下滑。直到F力減小到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指針一直下滑。反之，液位下降，則重錘指針上升。以此來指示液位的高度。

技術參數 :

測量范圍：0～20m內任意選擇。

指示精度：±20mm。

工作壓力：常壓或±200mmH?O（帶V型密封管），≤2.5MPa

介質密度：≥0.6g/㎝3

導向鋼絲安裝鉛直度：≤±5°

材質：接液位部分1Cr18Ni9Ti

指示標尺鋁合金

外形尺寸及安裝尺寸:


訂貨須知 :

型號規格。

測量范圍。

介質密度。

標尺與浮標之間距離。

特殊要求。

所屬分類：浮標液位計
