磁致伸縮液位變送器

所屬分類：磁致伸縮液位變送器
點擊次數：
發布日期：2020/08/29
更多
在線詢價

詳細介紹

工作原理：

如圖所示，變送器由不導磁的不銹鋼管（側桿）磁致伸縮線（波導）、可移動的磁環和電子部件等部分組成。

脈沖發生器產生電流脈沖即起始脈沖沿波導線傳播，產生的磁場與磁環永久磁場矢量疊加形成螺旋磁場，產生瞬時扭力，使波導線扭動，在轉換器（線圈）兩端產生感應脈沖之間的時間差來精確地確定被測位移量。液位測量時，磁環被封裝與浮球內。

MRU磁致伸縮液位變送器

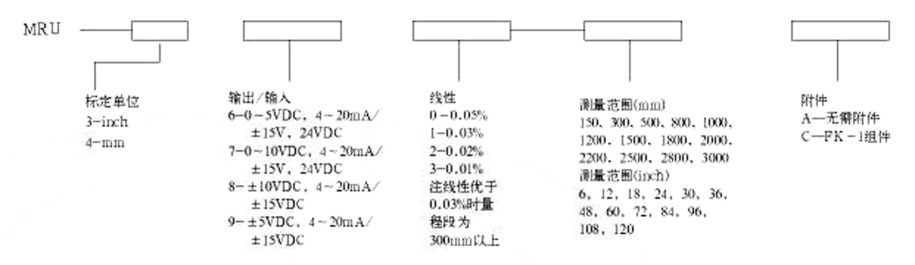

?技術參數

量程范圍	150,300,500,800,1000,1200, 1500,1800,2000,2200,2500, 2800,3000（亦可根據用戶要求定制）
輸入電壓	±15VDC或24VDC
輸出形式液位信號 速度信號	（用戶可隨意選擇） 0～10V,0～5V, ±10V ±5VDC 或4～20mA 0～10VDC
非線性（±% FS）	0.05，0.03，0.02，0.01 300mm以下最大誤差150um
重復性	優于0.002%FS
分辨率	優于0.002%FS
遲滯	優于0.002%FS
工作溫度測 桿電子部件	-40～120℃ 0～70℃
儲存溫度	-40～100℃
防爆等級	dⅡBT5
溫度系數	0.007%/℃
滿量程調整	20%FR
零點調整	20%FR
紋波低噪聲環境動態測量	（150～3000mm）小2mVrms (頻響10Hz@-3dB) (150～1600mm)小于6mVrms (頻響100Hz@-3dB) (1600～3000mm)小于10mVrms (頻響100Hz@-3dB)
測 桿	304SS不銹鋼，可承受34MPa壓力
電子外殼材料	AISI304不銹鋼
電纜	長2.8mm（標準）

傳感器接:

接線前注意事項：變送器的屏蔽電纜線必須盡量避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。電纜的屏蔽線必須完好無斷線，并接到二次儀表地端；不要將屏蔽線接到變送器的任何部分，也不要將變送器的螺釘與地或其它電接點連接。對特殊應用，可以加接瞬態仰制器或?yàn)V波器等。

變送器的引線方式為九芯屏蔽電纜，用戶可以根據各自的應用需求靈活選擇輸入、輸出和零點、

滿量程位置。電源的地線可以和信號地線短接。

磁致伸縮液位變送器的電壓、電流、速度、模擬輸出信號都可通過反向開關使其零點和滿量程的位置對調。當為標準方式時，零點位于變送器的上端，滿量程位于變送器的末端；當為反向方式時，

零點和滿量程位置相反，這種功能通過將橙色線的不同接法得以實現。

標準方式接線：直接將橙色線接到電源正端紅色線上或?qū)⑵洳唤影谩?/span>

反向方式連接：直接將橙色線接到電源負端黑色線上。

MRU磁致伸縮液位變送器
