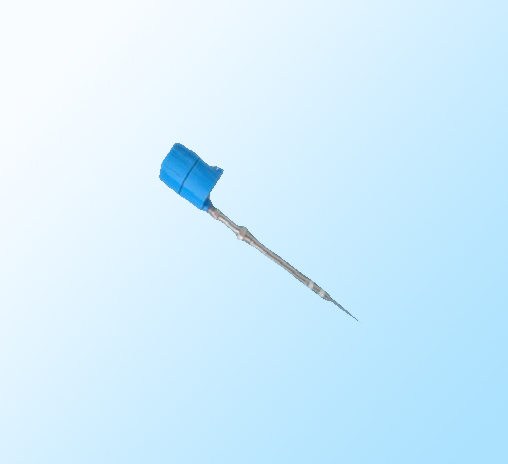

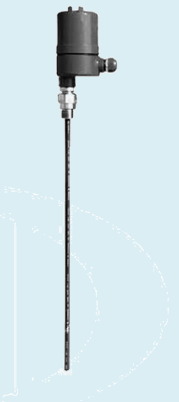

射頻導納物位變送器

概 述：

LCT系列射頻導納物位變送器（以下簡稱變送器）是在吸收國外同類產品的先進技術、功能基礎上而設計生產的物位測量儀表。其高可靠性能的傳感器和獨特穩

定的電路模塊全部采用進口器件，它采用導納測量法將被測介質的阻抗和容抗信息綜合在一起，提高了長期測量可靠性、穩定性、靈敏性和精度，幾乎能測量所有介質的物位，而不受傳感器上掛料、溫度、介質密度變化影響?？蓮V泛用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域的液位、料位、界面的

連續測量及油水含量分析，變送器將被測物位轉換成4～20m ADC標準電流信號，可以與DDZ～Ⅲ型電動儀表及DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。

技術參數 ：

●量    程：0.1～6M(桿式)

            1～60M

●精    度：±0.5%

●輸出信號：4～20m A DC 二線制

            最大負載電阻600Ω（24VDC時）

●響應時間：20ms

●環境溫度：-40～+60℃

●介質溫度：-180～﹢500℃

●電源電壓：額定電壓24VDC

            最低輸入電壓18VDC

            最高輸入電壓36VDC

●相對溫度：≤85%

●工作壓力：真空～32MPa

●電氣接口：G＂內螺紋

●安裝方法：?"NPT   1"NPT螺紋

            G?"    G1"管螺紋

            可選1～4"法蘭（公制式，ANSI標準）

●接液材料：316L；1Cr18Ni9Ti；

            聚四氟乙烯；高溫塑料；陶瓷

●防爆標志：Exdia Ⅱ BT4

●合格證號：1002163

            配用安全柵：LB830S

            本安型敷設電纜的電感，電容不超過2mH，0.8μf

?產品型號

注：為特殊類型定做傳感器

選型示例：LCT-41113P2B

    模擬變送器4-20mA輸出，一體化結構筒式探頭，測量普通場合導電低粘度液體，管螺紋安裝方式，工作壓力2.5MPa。

?工作原理與結構

    變送器由傳感器、電子電路、外殼組成。電子電路應用電橋原理，由內部振蕩器提供穩定的射頻測量信號源，加到一個電橋電路，測量被測介質的阻抗變化，當容器中物位發生變化時，電橋輸出正比于物位的電壓信號，經解調器、放大器處理后，轉換成與物位成線性變化的4～20ADC電流信號，遠傳至控制室，實現工藝流程自動控制。

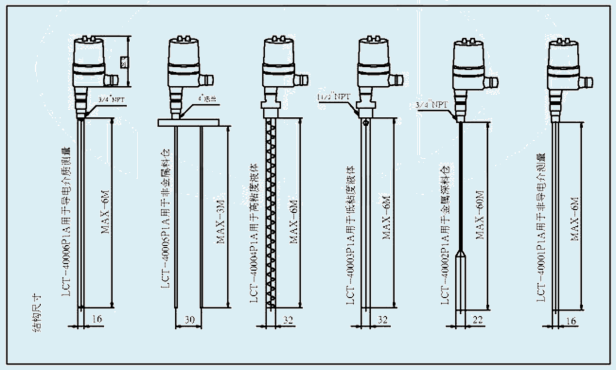

?外形尺寸：

注：0.1～3M建議選用剛性探頭，采用螺紋或者法蘭安裝。

                 3～60M建議選用纜式探頭，采用螺紋或者法蘭安裝。

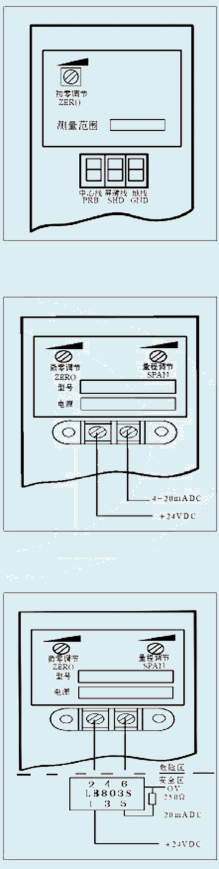

?接線與調校

變送器出廠時所有參數已予調，但由于探頭安裝位置及物料特性等原因，變送器安裝完成后，需要檢查零點輸出及滿量程輸出是否正確，如有偏差，進行如下校準。

 １．電流表串接與變送器回路中

２．使被測物料升高于探頭零位下限10mm處（參看安裝示意圖）

  3．調節零點初調電位器（傳感器接線面）,使電流輸出約４ｍA DC左右，再調節零點微調電位器（普通型輸出接線圖） ，使電流輸出為

  4．使被測物料升至量程上限處（參看安裝示意圖）。

　５．調節量程電位器（輸出接線面），使電流為精準20mADC即可。

  注：承壓密封容器可在零位下限處和量程上限處安裝限位開關，輔助調節工作。

?防爆安全使用注意事項

  LCT系列射頻導納物位變送器，經國家儀器儀表防爆安全監督檢驗站檢驗認可，符合GB3836.1-83和GB3836.4-83國家防爆標準要求，產品防爆標ExdiaⅡBT4，用戶在使用

產品時應注意下列事項：

  1．儀表安裝時，容器壁要可靠接地。本安                  型射頻導納物位變送器必須與LB830S齊納安全柵配套使用，構成本質安全防爆系統。

  2．本安系統接線（參看本安系統接線圖）布線應盡量避免電磁干擾的影響，并將電纜分布參數控制在0.08μf和2mH以內。

  3．安全柵的安裝使用和維護應遵守安全柵的使用說明書。

  4．變送器的安裝，使用合維護應同時遵守中華人民共和國爆炸性危險場所電氣安全規程（試行）。

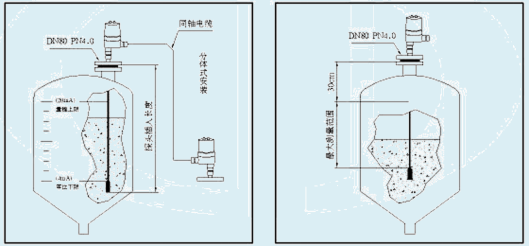

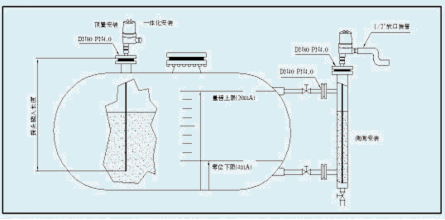

?安裝：

LCT 系列射頻導納物位變送器，根據現場要求分為頂置安裝方式和側置安裝方式，探頭在所測物位的整段距離中必須垂直于容器地面。

1．探頭距離倉壁或其它結構至少30㎝。

2．纜繩探頭測量固體顆粒物料時，貯倉頂板必須承受被測介質的下拉力，介質對纜繩的最大拉力見表二。

３．纜繩探頭測量固體顆粒物料時，建議使用栓緊環，使之承受橫向力最小。

表二：10Ｍ直徑貯倉對應介質及纜繩最大下拉力

?訂貨須知：

    1．產品名稱、規格、型號、工作壓力

2．工作溫度、防爆要求、測量范圍

3．連接螺紋標準，法蘭標準，是否配套安裝螺母、法蘭。

4．標明被測介質電導率，介電常數。
