概述：

DAR型流量顯示器，是管路視鏡的一種，當管路內有受壓作用的流體通過時，流體沖擊葉輪轉動，指示葉輪轉動的快慢，可宏觀的觀察到管路中流體是否流動和流量的大小。

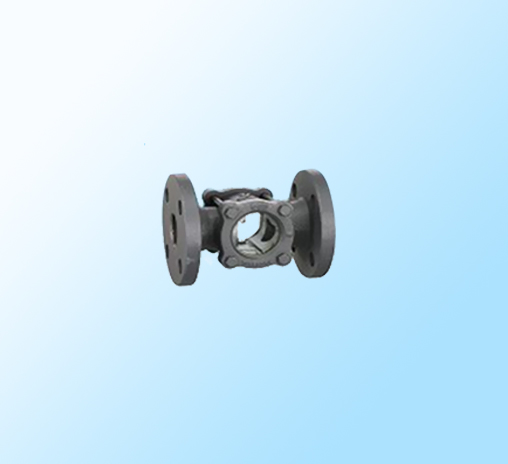

DAR流量顯示器

結構原理：

DAR型流量顯示器由連接法蘭（或管螺紋），玻璃視鏡及葉輪等主要部件組成。

葉輪通過葉輪軸及軸架連接在主體腔內。當指示器內有流體流過時，在流體的動力作用下，葉輪轉動，隨著流量大小的變化，葉輪轉動的快慢程度不同，當流量為零時，指示葉輪停止轉動。

該流量顯示器不適用于無壓或開口半流管路。

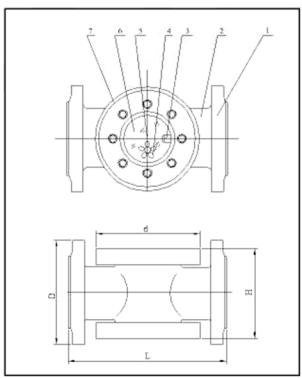

?法蘭連接式流量顯示器結構如下圖所示

圖中：1-連接法蘭

2-連接管

3-流量進口嘴

4-葉輪

5-葉輪軸架

6-玻璃視鏡

7-顯示器主體

L-法蘭間距

H-顯示器高度

d-主體外徑

D-法蘭外徑

DAR流量顯示器

技術參數

●連接方式及規格

連接方式：有法蘭與螺紋兩種連接方式

規 格：法蘭，DN15-100，標準，JB81-59

螺紋，G1/2＂-2＂

●工作壓力：0.25-0.6MPa

●介質溫度：≤200℃

●主體材質

Ⅰ 類：碳鋼 Ⅱ類：不銹鋼 Ⅲ類：鑄鋼 Ⅵ類：襯里

●法蘭連接式顯示器各種規格詳見下表：

單位：mm

公稱直徑	15	20	25	32	40	50	65	80	100
L	230	230	230	260	260	260	300	300	320
H	120	120	120	130	140	149	163	180	200
D	58	58	68	68	94	94	124	130	150

?選型標記

型號	規 格代號				內容
DAR					流量顯示器
	F				法蘭連接
	L				螺紋連接
		DN			公稱直徑
			a		工作壓力：0.25MPa
			b		工作壓力：0.6MPa
				Ⅰ	材質：碳鋼
				Ⅱ	材質：不銹鋼
				Ⅲ	材質：鑄鋼
				Ⅳ	材質：襯里
DAR - □ □ □ □

選型示例：DAR-F-DN32BI；DAR型流量顯示器，法蘭連接，管路口徑32mm，工作壓力

0.6Mpa，碳鋼材質。

?保管、使用與維修

● 流量顯示器在安裝前應保存在環境溫度0-40℃相對濕度不大于90%的干燥通風的室內，且空氣中不會有腐蝕氣體。

● 流量顯示器新裝或維修使用時，應緩慢開啟閥門，逐漸增大流量和壓力，防止視鏡玻璃和葉輪損壞。

● 流量顯示器在使用過程中，應定期清洗，以便清除顯示器中積存的污物，否則會妨礙葉輪旋轉。

● 如果流量顯示器損壞需要更換時，可拆下視鏡玻璃，然后旋下葉輪端部螺釘，即可取出或更換指示

葉輪。如更換中間傳動葉輪時，可旋下緊定螺釘，將轉軸抽出后，中間的傳動葉輪即可取出或更換。

?訂貨須知

● 請注明型號、連接方式、管路口徑、工作壓力及溫度、材質等。

● 特殊要求請另加說明

● 服務項目

1、為用戶提供技術咨詢、選型指導、技術培訓和維修服務。

2、長期提供產品維修用零件。
