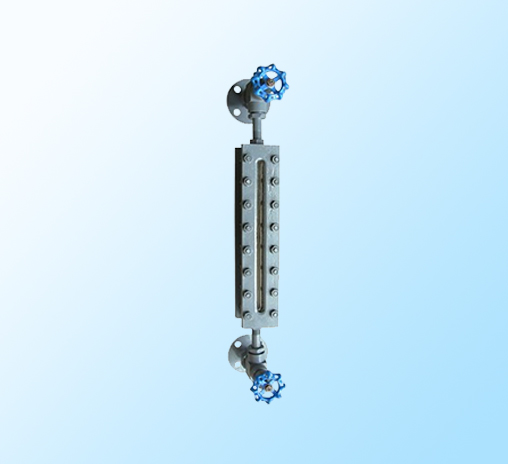

玻璃板液位計

詳細介紹

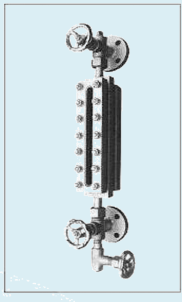

?概述

UB型玻璃板液位計適用于直接指示各種塔、槽、罐、箱等常壓或

密閉容器內液體的液位，它廣泛應用于石油、化工、制藥、電廠、水

廠等工業部門中。


?工作原理

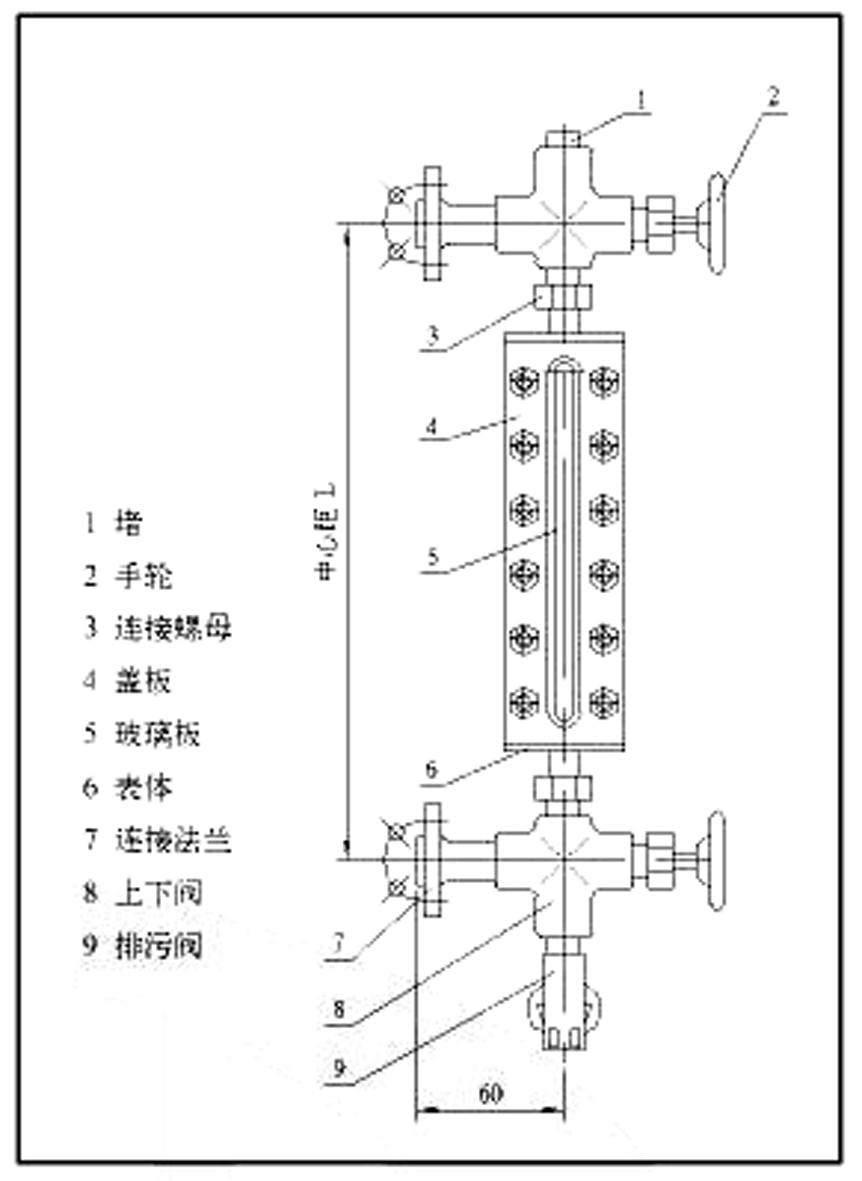

液位計由主體、蓋板、上、下針形閥、玻璃板、連接法蘭（或螺

紋）等部件組成，連接法蘭（或螺紋）與容器構成連通器，通過玻璃

板即可直接觀測容器內液體的高度。

在上、下針形閥內裝有安全鋼球，以防止玻璃板意外損傷時，鋼

球在壓力的作用下自動封閉液體通道，起自動封閉作用。

?技術參數

UB系列玻璃板液位計產品型號及主要技術數據

液位計名稱		型號及標準		公稱壓力 MPa	介質溫度與使用壓力關系		節數	中心距 mm(L)		可視長度		儀表主體、閥體材質	適用介質
		JB-機械部標準	化工部標準		工作壓力 MPa	介質 溫度 ℃		玻璃尺寸		玻璃尺寸
								280	320	280	320
透光式玻璃板液位計		UB-1	HG5-1364-80	2.5	2.5	0～250	1 2 3 4 5	500 800 1100 1400 1700	580 920 1260 1600 1940	260 560 860 1160 1460	300 642 984 1326 1668	I類碳鋼（25、25Mn） Ⅱ類不銹鋼（ICr18Ni9Ti）	水蒸氣油品弱堿甲烷乙烷丙烷丙酮苯尿素糖醛粉異丙酮等
				4	4
				6.4	5.5	250
					5.65	240
透光夾套式玻璃板液位計		UB-2	HG5-1365-80		5.8	230
					6.0	220
					6.2	210
					6.4	200
反射式玻璃液位計		UB-3	HG5-1366-80	2.5	2.5	0～250
反射夾套式玻璃板液位計		UB-4		4	3.7	250
					3.8	235
					3.9	220
					4.0	200
防霜玻璃板液位計	透射式	UB-5	HG5-1422-81	2.5	2.5～6.4	I類材料 -40～0
				4
	反射式			6.4
				2.5	2.5～4	Ⅱ類材料 -50～0
				4
雙色玻璃板液位計	反射式	UB-6	HG5-1364-80 HG5-1365-80 HG-1366-80	2．5	2.5	0～250
				4	4
	透射式			6.4	5.5	250
					5.65	240
					5.8	230
					6.0	220
					6.2	210
					6.4	200

●測量范圍：500 800 1100 1400 1700mm

●工作壓力：透光型≤6.4MPa

反射型≤4.0MPa

●工作溫度：≤250℃

●連接形式：A平法蘭 DN20 PN2.5 HG或JB標準

B凸法蘭 DN20 PN4.0 HG或JB標準

C螺紋G3/4〞

●伴熱蒸氣壓力：≤0.6MPa

●伴熱接頭：M12×1（內）

●鋼球自封壓力：≥0.3MPa

●接液材質：Ⅰ碳鋼

Ⅱ1Cr18Ni9Ti

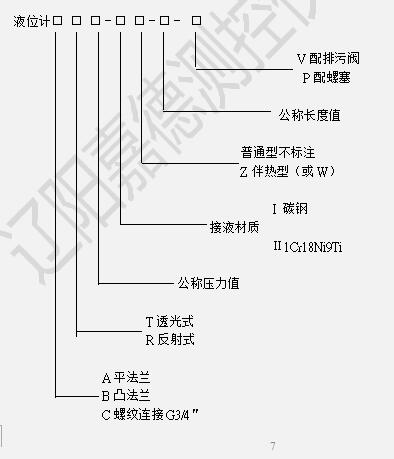

選型標記

?訂貨須知

按選型標記填寫，另須注明法蘭標準及其規格，如有特殊要求請注明。
