電接點水位計

一、產品概述

LJDJ型智能電接點雙色水位計是我公司生產的智能型儀表，由顯控儀和測量筒配套組成，測量筒上的電接點安裝位置與顯控儀的發光管顯示位置對應，顯控儀在控制室顯示水位計狀態，并在水位異常時進行聲光報警和連鎖控制。該儀表可廣泛用于鍋爐、水箱等各種不同壓力、溫度的水容器上。

本儀表具有性能穩定、工作可靠、維修方便等優點。本儀表主要有以下功能：

1、數碼管和發光二極管兩種顯示方式。醒目直觀的顯示水、汽位置，發光二極管綠色為水相，紅色為氣相，數碼管顯示的水位數字與發光二極管顯示的水位刻度讀數一致。

2、能在各種水質環境中工作，根據測得的水、汽阻值任意設定臨界值。

3、具有為四點水位超限報警功能，設上、下限各二點。上限為高H、高HH、下限為低L、低LL，由用戶任意選用。測量點越限報警時，面板上指示燈閃光報警，同時，繼電器具有常開觸點輸出供外直接使用。

4、對四點水位界限位置值可根據用戶實際需要設置。

5、具有4—20mA信號輸出，供用戶外接記錄儀或計算機用。

6、采取了抗干擾措施，能克服線路多，傳輸距離長帶來的各種干擾。

7、可選配自備電源。

二、技術參數

1、電源電壓：220V  ±10%  50Hz/60HZ

2、二次表工作環境溫度：-10～45℃，相對濕度≤85％

3、繼電器輸出接點容量：220V、3A

4、整機功率：≤10W

5、開孔尺寸：76mm×151mm

6、工作時間：連續運行

三、測量筒的結構和功能

1、工作壓力：0-22Mpa

2、工作溫度：0~540℃

3、測量筒中心距：67mm或按用戶要求制造

4、測點位置：0、±15、±30、±50、±75、±100、±150、±200、±250、±300（或按用戶要求）

5、測量筒外形尺寸：高×長×寬=（中心距+298）×370×290

6、測量筒的結構組成，見圖一，其各功能如下：

（1） 汽聯管與鍋爐上部汽相部分相連接

（2） 水聯管與鍋爐下部水相部分相連接

（3） 排污管在清洗測量筒時排污用

（4） 電極、用于檢測水、汽位置

          本產品采用壓入式電極，其性能如下：

          a．工作壓力≤30MPa；工作溫度≤650℃；絕緣電阻>148MΩ

b．型號：TG31812一115

（5）聯接型式：采用焊接，水、汽、排污聯管均為ф28×5／20G管。（若法蘭聯接請用戶提供法蘭標準、通徑、壓力等級數據；如需配對法蘭需提供鍋爐水、汽聯管的外徑及壁厚）或按用戶要求制造。

四、工作原理

由于液態水和汽態水的導電性能差別極大，以發電廠鍋爐汽包為例，一般水阻在幾十KQ，汽阻在1MΩ以上，測量筒的作用就是將水位的高低通過電接點阻值的變化，轉換為電信號送至二次儀表進行運算和邏輯判斷，最后以發光二極管和數碼管準確顯示水位值。

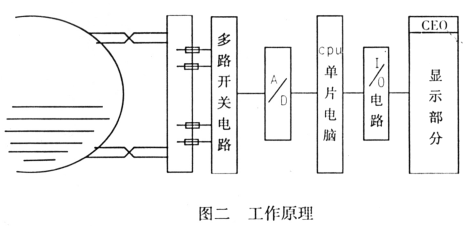

如圖二所示，多路開關電路將各點電接點的電阻值信息分時選通，轉換成電壓信號送至A/D轉換器，變成數字量，由單片電腦采樣后，經運算得出相應的電阻值和預先設置的臨界值進行比較。大于臨界值的接點，處于汽中，CPU通過I/0電路點亮紅發光二極管，小于臨界值的接點則點亮綠色發光二極管，紅、綠交界處即為水位，同時數碼管直接顯示水位值。

五、安裝和操作使用

     測量筒和電極的安裝

    (1)測量筒在安裝前必須用清洗劑清洗，去除油污和鐵屑。

    (2)測量筒必須垂直安裝。

    (3)測量筒和被測容器用汽水連通管相連接，中間裝一定規格的閥門，以使更換電極。

    (4)電極安裝時，需在螺紋處涂上少許石墨油，密封平面處墊上紫銅墊片，緩緩壓緊到不滲水為止，出廠時電極已安裝好，并經水壓試驗合格。

    (5)電極連續使用半年后，應更換一次。

    (6)運行中，測量筒應定期排污、消洗，防止電極結垢，從而延長使用壽命，確保測量準確可靠。

 (7)電極與二次儀表連接時，按圖三接線，導線與筒體壁應保持一定距離。

2、顯示儀表的安裝

數碼顯示  用數字顯示水位值，與模擬顯示對應。

模擬顯示  由二排紅、綠發光二極管組成，模擬水位高度。

水位刻度  由一組數字組成，指示水位值。

上限HH報警燈    當水位達到上限HH位置時，該紅燈發出閃光告警。

上限H報警燈      當水位達到上限H位置時，該紅燈發出閃光告警。

下限L報警燈      水位低于下限L位置時，該紅燈發出閃光告警。

下限LL報警燈     水位低于下限LL位置時，該紅燈發出閃光告警。

六、設置方法   參見說明文件

按線路先做一塊開關板，Al~A19，DT引線接至2CA-24插頭，接線排列與2CA-24插座對應。Az-14JZ插頭接通電源，接通開關板信號，具體校驗如下：

    ①顯示單元性能檢查

    各路信號開關Kl-K19置于斷開狀態，此時發光二極管全部紅燈亮，數碼顯不“-----”。當Kl-K19逐點接通，對應的綠發光二級管應逐點點亮，同時數碼顯示數字與刻度相吻合。操作時接點信號應順序接通、斷開。

    ②邏輯控制與報警性能檢查

逐一接通或斷開Kl-K19，到達或低于報警點位置時，對應的報警指示燈閃光告警，同時，對應的繼電器動作，輸出該組觸點。當接點信號全部斷開——模擬無水時，一高報警信號接通，對應的高報警指示燈不閃光告警。繼電器觸點無輸出；當接點信號全部接通——模擬滿水時，一低報警信號斷開，對應的低報警指示燈不閃光告警，繼電器觸點無輸出。

③電流信號輸出檢測（根據用戶要求選配）

若用戶要求有信號輸出，校驗時可用電流表量2CA-24插座的21、22序號。如要4-20mA信號，則開關全部斷開時為4mA，全部接通時為20mA，根據用戶自己的測點數據理論算出第測點的電流輸出量，再與量得的實際電流輸出量對照是否準確。

上術檢查全部正常后，即可投入使用，其外部接線參照?qǐng)D二及2CA-24、AZ-14JZ插座接線排列。

    (1)顯示儀表的操作和使用

①正確設定臨界值

本顯控儀經優化設計已經將水阻范圍設計50-500K以內，并能有效防止滴液引起的液位波動。

    （儀表安裝完畢，接通電源后，先測量水，汽阻值，根據現場的水、汽阻值，設定臨界值。例：測得水阻150K以下，汽阻是990KΩ，那末臨界值就設300K左右（比水阻大，比汽阻?。＞唧w設定如下：

    連續按二下試測按鈕，再把加1按鈕和確認按鈕同時按下，數碼顯示“-200“（原定的臨界值），若不夠大，可按加1按鈕至“-300” ，然后按確認按鈕，300KΩ的臨界值就設定完畢，儀表自動進人正常工作。）

②修改報警點位置

報警點設置方法 ［報警點設置：要求輸入該點的相對高程（如150）具體操作方法如下］

按下表面板鍵盤里右方向鍵的同時點SET鍵；數字窗口顯示HH代碼，再點SET 鍵、 進入上上限報警點數據設置程序。此時按右方向鍵可以選擇要修改的數字位，選中后該位閃動。 按上方向鍵 循環調節該位數據；調節滿意后、再按右方向鍵可以循環選擇要修改的數字位，依次修改后按SET轉入H（上限）報警點設置程序， 調節方法與上述方法相同；同樣方法依次設置L（下限）、LL（下下限）報警點數值，完成后按SET退出設置程序。儀表自動存儲報警點數據。

七、訂貨須知

1、本公司生產電接點水位計，適用于下面工作條件

    (1)工作壓力≤22MPa      工作溫度≤540℃

    (2)兩測點問最小距離≥15mm

    2、用戶訂貨時應提供的技術參數

    (1)中心距

    (2)工作壓力

    (3)工作溫度

    (4)水位計零點至水管中中距離H

    (5)測點分布數據及報警點位置

    (6)連接形式

3、供貨范圍

測量筒(含電極)、二次表(若需電纜線、閥門請?jiān)诤贤凶⒚鳎硇杏?jì)價)。
