概述：

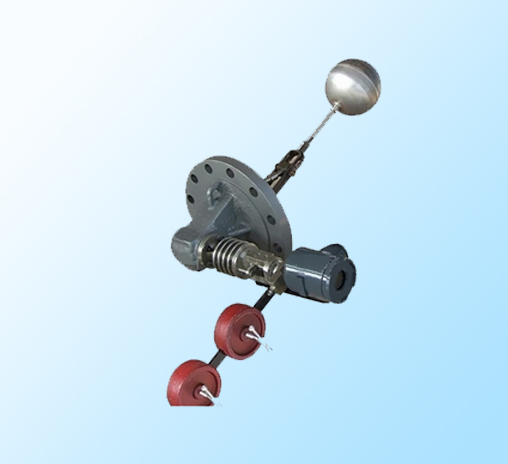

UQD系列電動浮球液位變送器是DDZ-Ⅲ型電動單元組合儀表中的一個變送單元。它具有結構簡單，
調試方便，可靠性號，精度高，體積小等特點。它采用4～20mADC標準二線制傳輸方式?？膳c輸入信號為4～20mADC的國內外電動儀表及散控制DCS系統配套使用，也可以作為機動式儀表自控。
該系列變送器直接安裝在各貯槽設備上。特別適用于煉油廠的熱重油（溫度≤450℃）、壓力≤4.0MPa)粘稠臟污介質、瀝青、含蠟等油品以及易燃、易爆、有腐性等介質的液位（界面）連續測量?？蓮V泛用與石油、化工、冶金、醫藥等工業領域。
工作原理：
變送器有測量、轉換和電流放大兩部分組成。液位的變化由浮球測出，通過軸將浮球的位移轉化
成角位移，再由轉角變送器轉成液位變化成比例4～20mA DC標準信號，實現遠距離傳送，達到自動
檢測和控制目的。
技術參數：
供電電壓：24VDC
輸出信號：4～20mA DC
負載電阻：≤600Ω
●工作溫度：-40～450℃
●工作壓力：4.0MPa
●使用環境溫度：-40～80℃
●環境相對溫度：≤95%
●測量精度：液位1.5%F.S 界面2.5%F.S
●浮球最大運行角度：35°
●介質密度：≥0.4g/cm3(密度差≤0.1g/cm3需注明)
●電氣接口：M20×1.5內螺紋
●防爆標志：diaⅡCT5
●法蘭連接標準：JB/T82.2-94 DN250 PN4.0MPa凸面
（用戶設備按相應標準凹面法蘭配用，還可按用戶要求標準制造。）
●外型尺寸見圖二
?型號規格
型 號 | 規 格 編 號 | 內 容 | ||
UQD-99 | 電動浮球液位變送器 | |||
Ⅰ | 法蘭材質ZG25 | |||
Ⅱ | 法蘭材質1Cr18Ni9Ti | |||
A | 測量液位 | |||
B | 測量界位 | |||
1 | 測量范圍：400mm | |||
2 | 測量范圍：500mm | |||
3 | 測量范圍：600mm | |||
4 | 測量范圍：700mm | |||
5 | 測量范圍：800mm | |||
6 | 測量范圍：900mm | |||
7 | 測量范圍：1000mm | |||
8 | 測量范圍：1100mm | |||
9 | 測量范圍：1200mm | |||
UQD-99 □ □ □ | ||||
選型舉例：UQD-99 I A2，電動浮球液位變送器，測量液位，測量范圍0～500mm,法蘭材質ZG25.
測量范圍與桿長對照表
測量范圍 | 桿 長（mm） |
400 | 550 |
500 | 716 |
600 | 883 |
700 | 1049 |
800 | 1215 |
900 | 1381 |
1000 | 1548 |
1100 | 1714 |
1200 | 1880 |
?調試方法
變送器出廠前已按用戶要求調試好，機械點的位置都較合適，一般情況下不會出現大的變化。但經
過長途運輸或長期庫存后在安裝使用前和儀表大修時，需對儀表的主要性能進行檢查好調試。
?調試步驟
●將整個變送器按圖一所示安裝后，固定在檢驗用的支架上。
●檢查并調整浮球、平衡錘，使浮球連接杠桿與平衡條在同一平面上，且轉動靈活自如。檢查各部位螺釘是否松動，并重新加以旋緊。
●按圖三所示的方式接好調試設備，并接通電源。將浮球放在模擬液位的零點位置上，調節零位電位
器，使輸出電流為4mA。然后再將浮球放在模擬液位的滿量程位置上，調節量程電位器使輸出電流為20mA,然后按全量程0、25%、50%、75%、100%，拾輸出電流分別為4、8、12、16、20mA DC,這樣來回反復調整幾次，直到滿意為止。
●相對密度的調整
變送器用測量不同密度的介質液位時，可調整平衡錘在平衡條上的位置來實現。這個調整工作可在試驗室進行，也可安裝在容器上后靠經驗進行調整。其調整的最佳狀態是液位變化時，浮球上下浮動靈活自如可靠。
接線示意圖 安裝示意圖
?安裝要求
●變送器為基地式儀表，直接安裝在容器的側壁上。見圖四、圖五。
●安裝為法蘭連接，變送器凸面法蘭（A法蘭）。用戶自配凹面法蘭（B法蘭）
●變送器安裝結束后，應和容器一起進行耐壓試驗。
●變送器和中心支撐密封軸分左側安裝和右側安裝，故在訂貨時應根據實際情況選擇。
●防爆產品必須按防爆規程進行操作。
●本質安全型變送器系統接線見圖六。
圖五 安裝圖 圖六 接線圖
?訂貨須知
●型號、規格及測量范圍。
●介質溫度、壓力及密度。
● 防爆要求，安全柵是否供應。
●是否附件配套（B法蘭、螺栓、墊片）。
●材質要求。
