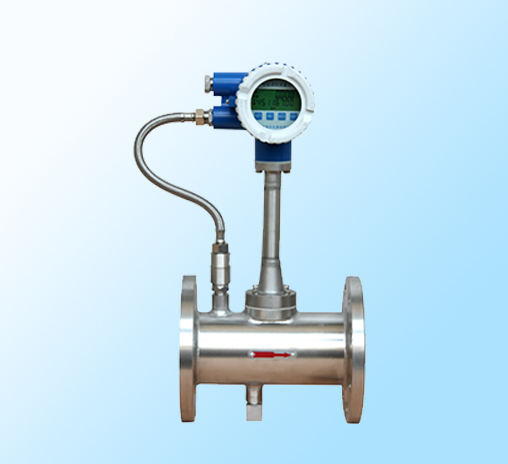

渦街流量計

用途：

渦街流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于流量計材料為1Cr18Ni9Ti, 也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。

   防爆型LJGB型渦街流量計，采用本安防爆技術。電池供電的渦街流量計其防爆標志為“Ex ia ⅡBT4”，適合不高于Ⅱ類B級的0區、1區、2區含有T1～T4組成的危險場所使用。

   大、中型管道內流量測量采用插入式結構，如果在插入口處安裝球閥和提升結構，還可以進行不斷流拆裝，便于流量計的清洗和維修。

特點：

 1、結構簡單，無可動部件，安裝維修方便，壽命長。

2、壓力損失小，量程范圍寬。

3、壓電應力檢測體獨立安裝在旋渦發體后方，減少介質中臟物的影響。

4、檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。

5、可現場顯示，也可遠傳，還可與計算機控制系統聯網。

?型號及主要技術參數

●主要技術參數（表1）

表2飽和蒸汽流量計的流量范圍

表3液體流量計的流量范圍

 表4普通氣體流量計的流量范圍

注：⑴表3、表4中的流量范圍是指工作狀態下的體積流量。

⑵過熱蒸汽流量范圍將表2中的流量值（上限值或下限值）×（P過熱/P飽和）

⑶插入式渦街流量計測量液體時流速范圍0.5～5m/s；測量氣體時流速范圍3～35m/s。

⑷超出給定的流量（流速）范圍特殊訂貨。

?選型

●選型之前，應先確定被測介質的流量值（可以是估算值），再按表2、表3或表4規定的流量范圍選定傳感器規格。

      ●管道內的被測介質流量必須在流量計的流量范圍之內，否則不能使用，最佳是處于流量計流量范圍的1/2～2/3處。

      ●如果實際管道口徑大于或小于選定的儀表口徑，則應采用收縮管或擴張管變徑，以保證儀表的正確使用。

      ●依據渦街流量計的用途選取渦街信號輸出方式：

① 當被測介質為可壓縮性流體，且現場介質溫度、壓力變化較大時，建議采用帶脈沖信號遠傳的渦街流量計并配帶溫壓補償?shù)牧髁糠e算儀對信號進行處理。壓力變送器、溫度變送器或Pt100，需要用戶另購。

②當無需信號遠傳，只需在現場讀取流量值，且儀表安裝位置便于儀表的操作及數據的讀取，建議用戶選用電池供電的現場直讀式渦街流量計。

③當儀表的安裝環境較差或安裝位置不便于現場讀取流量值或集中管理的情況下，建議采用輸出脈沖信號的流量計并配流量積算儀

④當需現場觀測流量同時又要遠傳信號的情況下，建議選用現場直讀同時帶4～20mA標準電流輸出的渦街流量計。

⑤當無需現場讀取，只遠傳輸出標準信號的情況下，建議選用帶4～20mA標準電流輸出的渦街流量計。

●依據被測介質的溫度，選用高溫或低溫的渦街流量計。

●防爆場所使用的渦街流量計，請選用防爆型渦街流量計，又電池供電型盒外接電源型。外接電源型需另購具有《防爆許可證》的安全柵。

?流量計的外形

卡裝型渦街流量計外型尺寸（見圖3及表5）

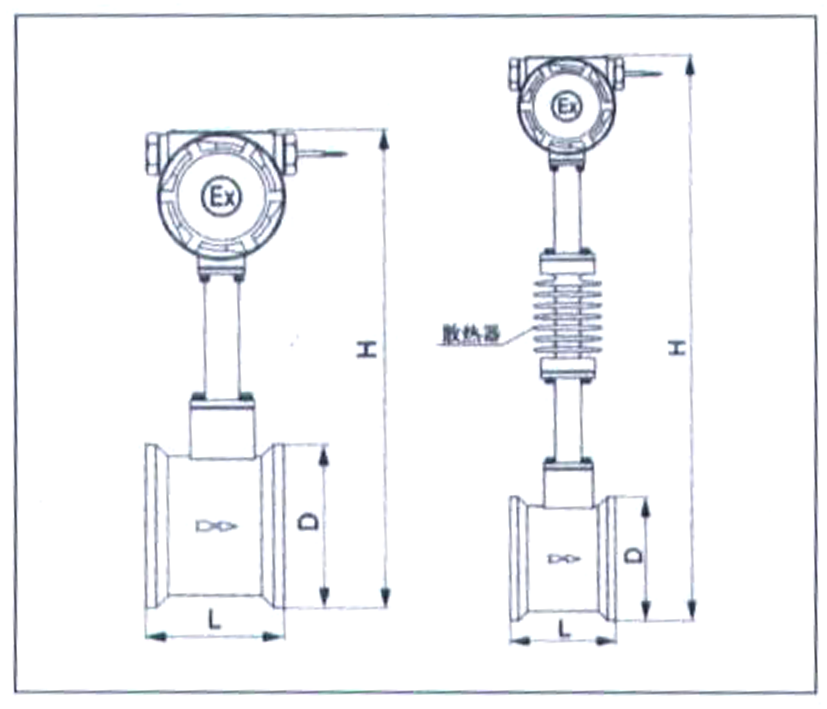

圖3卡裝低溫和高溫渦街流量計外形尺寸圖

表5低溫和高溫渦街流量計外形尺寸

法蘭連接式渦街流量計外型尺寸（見圖7及表9）

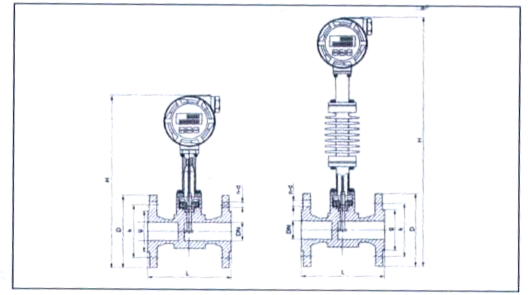

圖7法蘭連接式低溫、高溫渦街流量計

表9 法蘭連接式低溫和高溫渦街流量計外形尺寸

?訂貨須知

    訂貨時用戶須向廠方提供以下參數或信息（注意：用戶提供的參數或信息要準確，否則，因此而造成選型不當或流量計不能正常使用的后果由用戶負責）

    1、被測介質：

2、流量范圍：最大流量是                           （t/h,kg/h,m 3 /h或Nm 3 /h）

             最小流量是

             常用流量是

（并注明是工況下流量還是標況下流量）

3、介質壓力范圍（表壓）    最大壓力是                      MPa

                           最小壓力是                      MPa

                           常用壓力是                      MPa

4、介質溫度范圍：          最大溫度是                      ℃

                           最小溫度是                      ℃

                           常用溫度                        ℃

5、介質工況下介質的密度                                   kg/m3

6、安裝管道內徑（或外徑）                                 mm

7、流量計信號輸出方式

①流量計遠傳并配本公司流量積算儀         □

②電壓脈沖信號                           □

③4 ～20mA標準電流信號                   □

④現場液晶顯示                           □

⑤現場液晶顯示帶4～20mA標準電流信號     □

8、渦街流量流量計類型：普通型            □

                       防爆型            □

9、渦街流量計特殊要求

（1）普通型現場直讀顯示器：                   單行顯示    □    雙行顯示     □

（2）現場雙行顯示流量計，其供電電源：         鋰電池供電  □    雙供電       □

（3）現場雙行顯示流量計，pt100鉑電阻溫度補償: 帶          □   不帶         □

（4）現場雙行顯示流量計，其脈沖輸出：          校驗脈沖   □    累計量脈沖   □

10、訂購數量：                  臺

11、用戶其它附加要求
