概述:

聲波清灰器是通過產生一個帶有一定能量的聲波，抵消浮游在空氣流中灰垢的聚積力或表面粘附力，以阻止其相互之間結合一硬層；主要由聲波發生器，聲導管及相應管路系統等組成。適用于各種除塵設備，儲料倉和易形成粉塵掛料、堆積、流通不暢的場合，清除各種積灰體表面灰塵、掛料、架橋或堵塞。

工作原理:

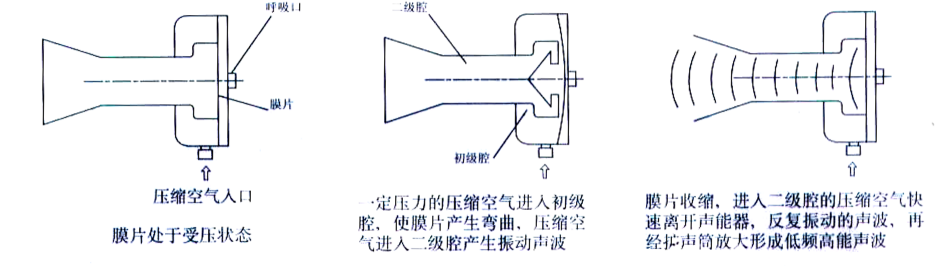

聲波清灰器以壓縮空氣為動力源，使壓縮空氣流經金屬膜片和其它聲波發生組件產生特定低頻、高能量聲波，聲波在被清理設備氣體煤質聲場中諧振傳播，牽動氣體煤質中的灰塵粒子同步振動，并周期性改變積灰邊界層的縱向壓力梯度，在聲波振動及疲勞反復累計作用下，使微小的灰塵粒子難以靠近積灰表面或使沉積在積灰表面灰塵破壞而剝離，從而達到清除積灰的目的。

（如圖1、2所示）

SBQH-2型聲波清灰器

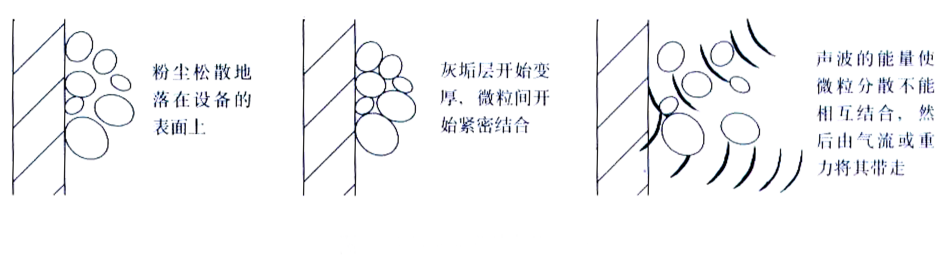

清灰原理 :

聲波清灰技術主要是依靠低頻聲波在設備內部傳播時，通過聲波場的運動方式，向四周全方位傳遞聲波能量，脈動作用于積灰，使之受到交替的受壓和受拉的作用，實際上就是靠聲振蕩和聲疲勞達到清灰的目的。

聲振蕩的作用是阻止灰塵沾附在積灰物體表面上，聲疲勞的作用是使沾附在積灰物體表面上的灰塵通過疲勞而與積灰物體表面剝離。

SBQH-2型聲波清灰器

結構特點:

●沒有任何在高溫等惡劣條件下轉動的零部件，工作性穩定可靠，能針對高溫區工作，壽命長。

●聲波清灰器是共振發聲，氣聲轉換效率高。

●作為發聲器的動力介質是壓縮空氣，價格低廉。

●清灰過程中對人體及設備無損傷，屬于環保產品。

技術參數

SBQH-1

SBQH-1W

SBQH-2

SBQH-2G

SBQH-3-L

SBQH-3-M

SBQH-3-H

SBQH-4

SBQH-4G

SBQH-5

SBQH-5G

基本頻率（Hz）

75-90

100-120

125-145

160-250

250-280

聲強出口處（dB）

≥147

≥145

≥150

工作溫

度（℃）

≤350℃

350℃≤t≤650℃

供氣氣源（MPa）

≥0.7

工作氣源壓

力（MPa）

0.3-0.7

0.4-0.7

耗氣量

（m3/min）

2.95

1.7

2.95

1.5

聲波作用范圍

一般作用范圍直徑D≤6M,長度L≤15M,它取決于清灰器型號及材料倉結構

聲能器材料

發聲體材料為不銹鋼，膜片材料為鈦合金

參考重量（Kg）

≤87

≤76

≤68

≤33

≤50

≤54

≤24

≤65

≤21

≤48

型號規格

型號	說明
SBQH-	◆ □ □ □ □					聲波清灰器
基本頻率	1					75-95
	2					100～120
	3					125～145
	4					160～250
	5					250～280
結構形式	1	W				彎擴聲筒
	2	G				帶有管狀導波管
	3	L				開口尺寸200×240
		M				開口尺寸380×416
		H				開口尺寸410×780
	4	G				帶有管狀導波管
	5
工作溫度						工作溫度≤350℃
			H			工作溫度350℃≤t≤650℃
擴聲筒材料				T		碳鋼
				B		不銹鋼
安裝方式					A	焊接安裝
					B	法蘭式安裝
					C	吊裝

注：工作溫度350℃≤650℃擴聲筒材料采用耐熱合金鋼，t>650℃時另訂，最高溫度1000℃。

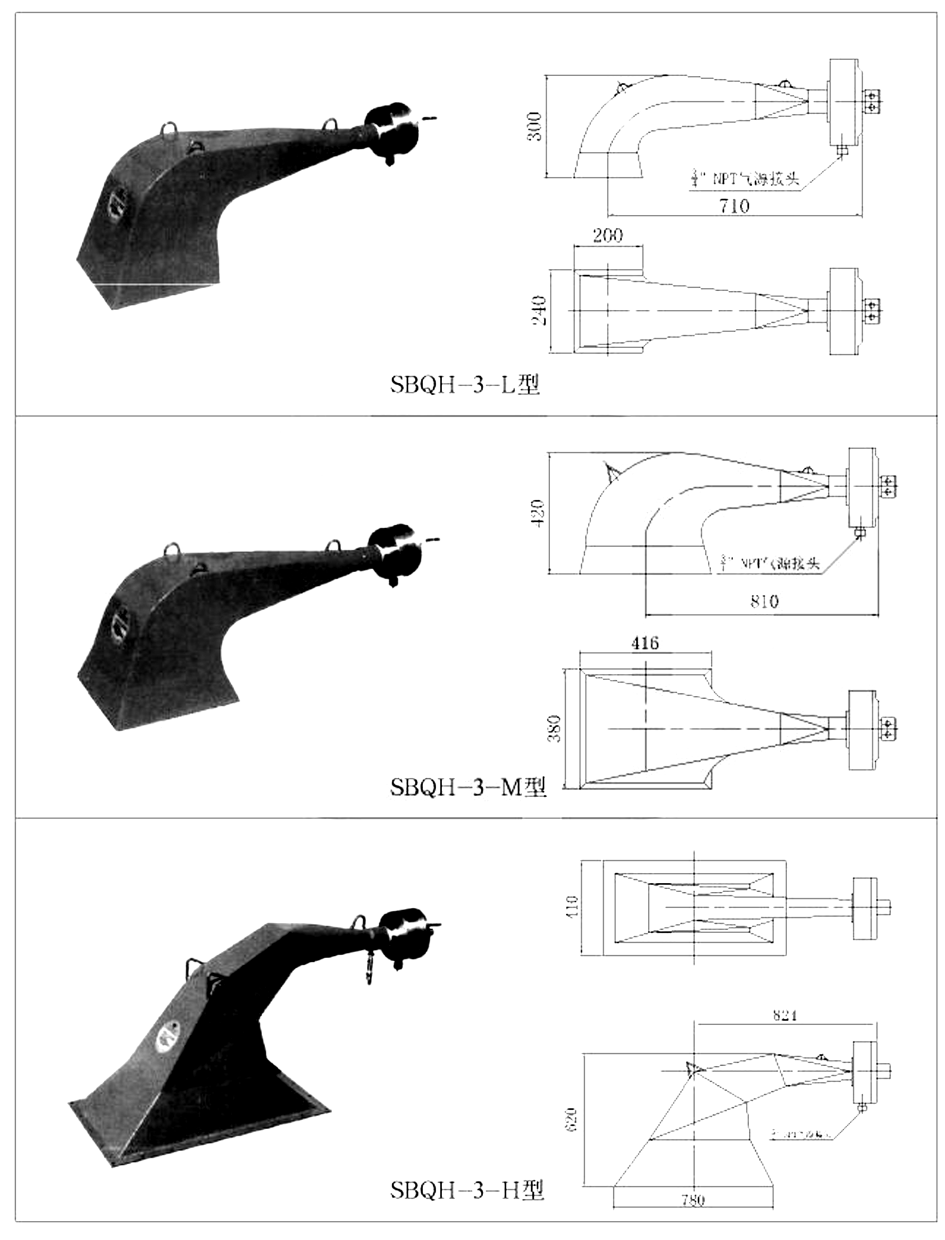

?外形尺寸

SBQH-2型聲波清灰器

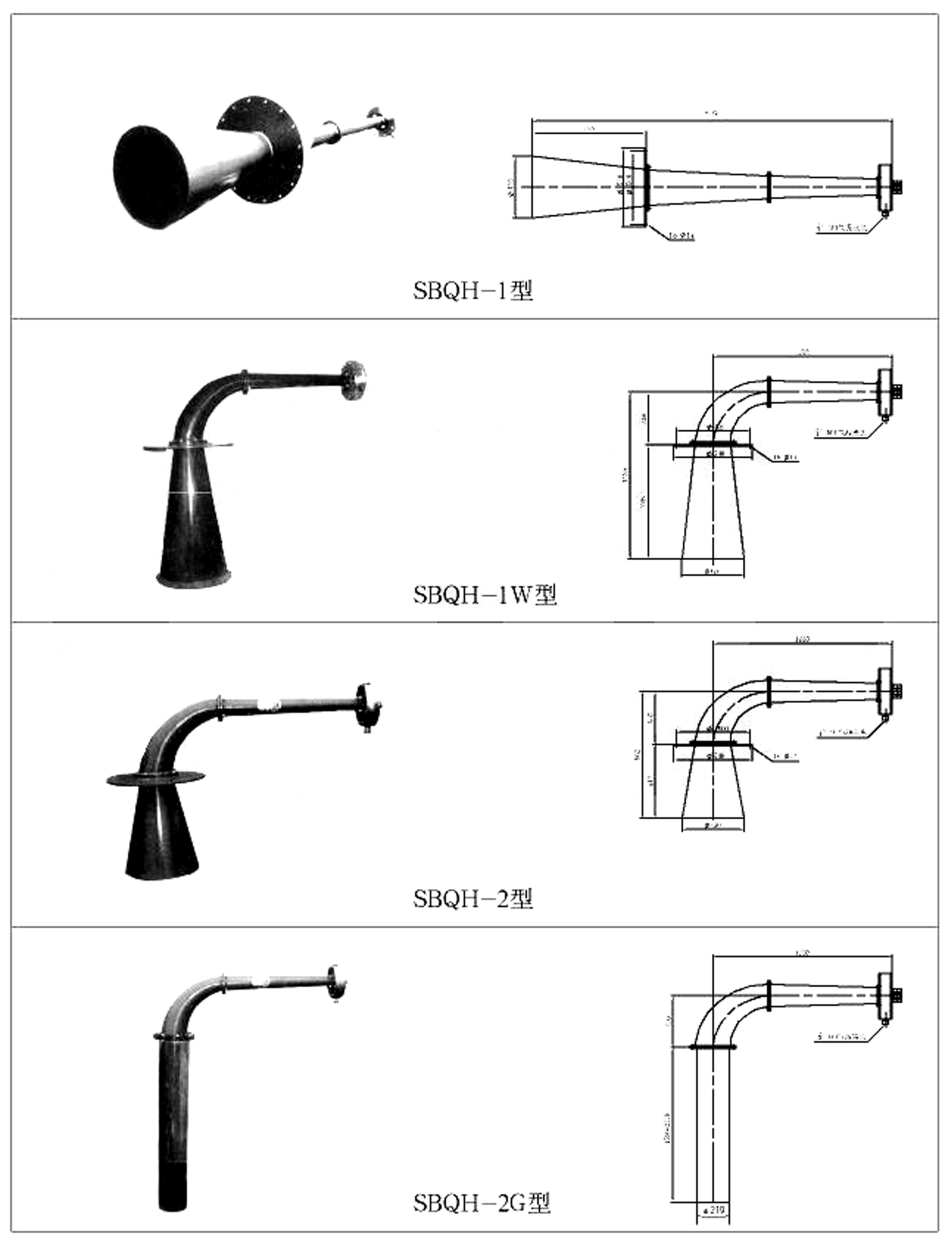

?外形尺寸
