石英玻璃管液位計

詳細介紹

UGS型石英玻璃管液位計

概述

UGS型石英玻璃管液位計是一種適用于高溫、高壓、雙色（或三色）顯示的，并可在360°隨意選擇視角的直讀式液位儀表，廣泛應用于石油、化工、制藥、冶金等行業中各種容器的液位指示。

UGS石英玻璃管液位計

工作原理

UGS型石英玻璃管液位計是由上、下閥門、石英管、主體、連接法蘭（或螺紋）等組成的，通過法蘭（或螺紋）與容器相連構成連通器、利用扇形管和光的折射原理，實現汽紅水綠非常清晰的液位指示。

技術參數

測量范圍：500～2000mm

工作壓力：≤10MPa

工作溫度：≤450℃

連接法蘭：DN20 PN4.0 HG20594-97

DN20 PN6.4 HG20594-97

2.不帶閥

伴熱接：ZG1/2＂（外螺紋）

伴熱壓力：≤0.6MPa

鋼球自封壓力：≥0.3MPa

結構簡圖

UGS石英玻璃管液位計

?訂貨須知

請按選型標記填寫，并注明法蘭執行標準，介質密度（界面或三色界面型）特殊要求請注明。

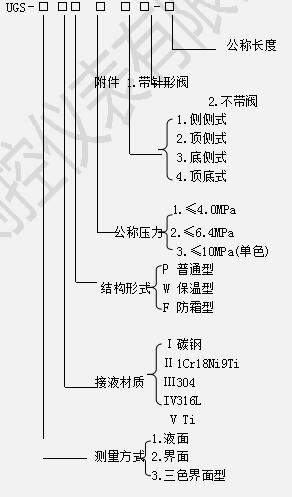

?選型標記

UGS石英玻璃管液位計
