概述：
測量范圍極廣，可測各種氣體、液體、蒸汽和氣、液兩相介質。流體的條件可以從深低溫到超臨界狀態，過程溫度最高達850℃，最大壓力可達42.0MPa，雷諾數從1000到500萬，錐形節流體所產生的滿刻度差壓信號從最低小于0.1KPa到幾百KPa.
廣泛應用于石化、化工、冶金、電力、天然氣、長輸管網、熱力管網、水處理、環保、制藥、造紙、食品、飲料、煙草、建材、半導體、海上石油平臺、航空航天等行業。
測量原理：

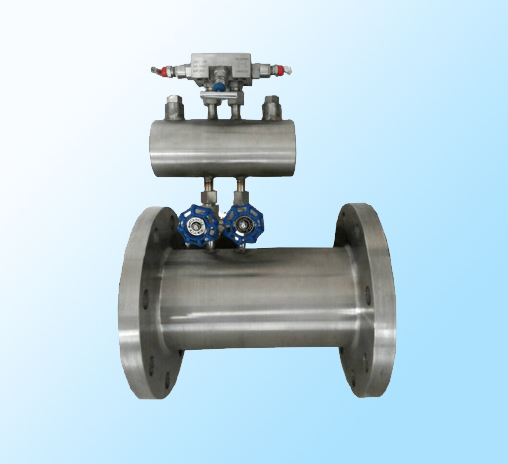

新型差壓式流量計
錐形流量計是一種新型的高精度差壓式流量計，它與孔板相反，通過密閉管道中心線懸掛一個特制的流線形錐體來進行中央節流，用上流管壁和錐體尾部測量的差壓計算流量。俗稱V錐形流量計，V型錐。
錐形流量計與其他差壓式流量計一樣，都是基于密閉管道中能量轉換的伯努利定理進行測量，即對理想體，介質的流速與差壓的平方根成正比。
當介質以一定的速度迎著錐尖方向流過時，由于錐體的節流作用 ，會使錐體下游立即形成低壓區，通過錐體上游管壁取高壓PH,管壁與錐體尾部連通的空心管取低壓PL,送到差壓變送器，可測出差壓值ΔP。根據伯努利方程，可計算出流體的流速，再乘以管道截面積S和儀表系數K,就可計算出體積流量Q.
流量測量系統組成
V錐形流量計同傳統差壓式流量計一樣，由三閥組、引壓管、差壓變送器、流量計算機組成標準體積流量測量系統。對于氣體和蒸汽等可壓縮介質，可加溫度、壓力補償，組成質量流量測量系統。
產品選型計算將由工廠專業人員利用軟件進行，交貨時提供儀表規格書、計算書或標定書，由用戶對照設定差壓變送器和流量計算機或DCS、PLC。
內置錐體節流介質流向
特點 ：
無直管段要求 耐臟污，不易堵
精度高重復性好 長期穩定性好
量程比寬，壓損低 可測高溫高壓介質
刻度差壓值大 可測負雜工況介質
?特點
無直管段要求 耐臟污，不易堵
精度高重復性好 長期穩定性好
量程比寬，壓損低 可測高溫高壓介質
刻度差壓值大 可測負雜工況介質
?V錐形流量計選型要點
●V錐形流量計選型需獲得詳盡、準確的工藝參數，可參考各設計院的流量計選型規格書；
●根據介質特性、使用工況、精度、安裝要求等選擇產品類型和代號，參考KV錐形流量計分類表
●根據介質的種類、溫度、壓力、腐蝕性等要求選取流量計對應的管道、法蘭、錐體、取壓件材
質、相應的壓力等級，在選型表里查出對應代碼；
●根據介質溫度、壓力選取流量計管道的公稱直徑、壁厚，管法蘭的壓力等級、密封面、連接形
式，查出對應代碼；
●根據介質溫度、壓力和粘度、是否臟污等特點，選擇取壓方式及取壓連接件的材質和等級，查出對應代碼；
●將各代碼按規定順序組合，就得出該錐形流量計的型號。其結構尺寸可從尺寸表里查到，是否帶
配對法蘭、螺栓螺母墊片、閥組等附件，需在備注欄里說明，安裝直管段基本無要求；
●用錐形流量計流量演算軟件，輸入工藝參數，通過調合適的β值，可選擇理想的刻度差壓值、量程比和壓損，并輸出對應的流量計算書；
●為方便配套差壓變送器，建議刻度差壓值選在10-30KPa范圍，對于低流量，盡可能將刻度差壓
選在0.5KPa以上，雙法蘭取壓，盡可能選3KPa以上。
?V錐形流量計分類表
類型 代號 | 類型名稱 | 結構及應用 特點 | 傳感器 精度 | 取壓形式 | 直管段 要求 | 使用工況 | 適用介質 |
VS | 管道式 | 平焊法蘭連接 | ≤±0.5% | 螺紋、承插 | 無 | T:-196-850℃ PN≤2.5MPa | 各種汽體、液體、蒸汽 |
VW | 對焊法蘭連接 | ≤±0.5% | 螺紋、承插 | 無 | T:-196-850℃ PN≤42.0MPa | 各種汽體、液體、蒸汽 | |
VF | 法蘭取壓式 | 平焊或?qū)?/span> 法蘭連接 | ≤±0.5% | 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 粘稠液體、煤漿、腐蝕 性介質、臟污及粉塵氣體 |
VB | 直接焊接式 | 長輸管道專用 | ≤±0.5% | 螺紋、承插 | 無 | T:-50-200℃ PN≤42.0MPa | 石油、天然氣、 熱力輸送 |
高壓焊接 | ≤±0.5% | 螺紋、承插、 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 熱電用高壓直接 焊接的介質 | ||
VJ | 保溫夾套式 | 適用于外接蒸汽 或熱水伴熱 | ≤±0.5% | 螺紋、承插、 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 粘稠液體、煤漿介質 及其它需要伴熱的介質 |
VA | 防腐式 | 法蘭端面對夾 | ≤±0.5% | 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 各種酸類腐蝕 性化工介質 |
VP | 方管式 | 使用于測量方管 內介質的流量 | ≤±0.5% | 螺紋、承插、 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 使用于測量方管 內介質的流量 |
VH | 對夾式 | 法蘭端面對夾 | ≤±0.5% |
螺紋、承插
| 無 | T:-196-850℃ PN≤42.0MPa | 小直徑高流速介質 |
VI | 插入式 | 直接插入現場管道 安裝適用于大管徑 | ≤±0.5% | 螺紋、承插、 法蘭 | 前3D后1D | T:-196-850℃ PN≤42.0MPa | 各種汽體、液體、蒸汽 |
VT | 貿易計量型 | 適用于貿易 結算計量 | ≤±0.3 | 螺紋、承插、 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 各種汽體、液體、蒸汽 |
VR | 一體化型 | 變送器與數顯一 體化設計配套 | ≤±0.5% | 螺紋、承插、 法蘭 | 無 | T:-196-850℃ PN≤42.0MPa | 各種汽體、液體、蒸汽 |
?訂貨須知
用戶訂貨須書面提供詳盡正確的流量工藝參數和安裝要求（見附表）：
選型計算由我公司技術中心進行，并書面提供儀表規格書、技術方案及報價；
儀表規格書或技術協議需經用戶或設計院書面確認，將作為訂貨計交貨驗收的技術依據；
工廠正常交貨期為4周，特殊訂貨和快遞交貨需由工廠確認交貨時間；
V錐形流量計在正確安裝調試好后，基本免維護。
V錐形流量計工藝參數 | ||||
操 作 條 件 | 儀表編號 | |||
數量 | ||||
用途或安裝的位置 | ||||
介質名稱 | ||||
操作溫度 ℃ | ||||
操作壓力（表） Mpa | ||||
流量 | 液體（kg/h） 正常 | |||
蒸汽（kg/h） 最大 | ||||
氣體（標） m3/h最小 | ||||
密度 | 液體 kg/ m3 | |||
蒸汽 kg/ m3 | ||||
氣體（標） kg/ m3 | ||||
動力粘度 mpa.s | ||||
運動粘度 ㎜2/s | ||||
相對濕度（Ф） % | ||||
壓縮系數（Z） | ||||
等熵指數（cp/cv） | ||||
允許壓力損失 Pa | ||||
混合氣體組分 | ||||
管 道 | 公稱直徑（DN） | |||
管道表號 | ||||
外徑 mm | ||||
內徑 mm | ||||
材質 | ||||
安裝方向 | ||||
備注 | ||||
