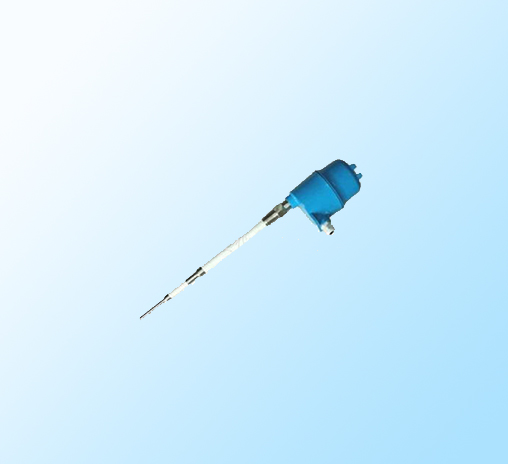

射頻導納物位控制器

概述:

射頻導納物位控制器，是在吸收國外同類產品的先進技術、功能的基礎上面設計生產的物位控制儀表。其高可靠性能的傳感器和獨特穩定的電路模塊，全部采用進口器件，它采用導納測量法將測介質的防抗和容抗信息綜合在一起，并且采用三端Cote-Shield技術，排除傳感器探頭上粘附物對控制作用和穩定性，而不受傳感探頭上掛料、溫度、壓力、介質密度變化影響。可廣泛應用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域的液位、料位控制及泵運轉的監護。

可與PLC可編程控制器或DCS集散系統配套使用，實現工藝流程的自動檢測和自動控制。

工作原理:

控制器是利用高頻電橋原理工作的，眾所周知，所有物資的電特性與空氣電特性多少都有些差別，當探頭浸入物料時，探測極棒與容器壁之間的電導率和電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在。

控制器由電子線路和探頭兩部分組成。電子線路包括高頻振蕩器、檢測電路、輸出電流，探頭由探測棒和保護套構成，極棒與保護套之間，以及它們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測極棒上，當物料觸及到探測極棒時，電橋輸出不平衡電壓 ，經解調器、放大器處理后，驅動繼電器動作。

?Cote-Shield技術原理

由于物料本身具有粘性，或物料含有潮氣，探   頭使用一段時間后，總會粘上一層被測物料，這往往會導致控制器誤動作，為了解決這個問題，控制器探頭上有一個保護套，它能使探頭對粘附層不起作用，而只有大量物料觸及探頭時，才改變輸出狀態，參看探頭結構原理圖，流入保護套的電流是通過電壓跟隨器供給的，它與流入探測極棒的電流頻率、相位都相同，當探頭上存在粘附層時，從保護套上流出的電流很快使容器壁附近的那部分粘附物電飽和，以致沒有電流從探測極棒時，從探測極棒流出的電流繞過飽和區，流向容器壁，從而產生有物流存在的信號。

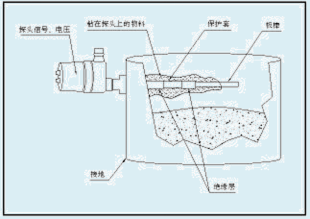

                                                                 防粘附示意圖

?主要技術指標

●精    度：水中±1毫米（水平安裝）       ●環境溫度：-40～60℃

●重 復 性：水中±1毫米（水平安裝）       ●介質溫度：-180～+800℃

●相應時間：0.2S（0.2～30S可調）          ●工作壓力：真空～6.4MPa/㎝2

●輸出信號：SPTD單刀雙拋繼電器節點信      ●探頭材質：316L、聚四氟乙烯、高溫塑料、陶瓷

            號（標準）                     ●殼體材料：鋁合金聚脂涂層

            負載能力7A/250V AC兩線制      ●防護等級：IP66

            電流輸出（可選）               ●安裝方法：3/4＂NPT螺紋3/4＂管螺紋，

                                             公 制ANSI  標準法蘭1～4＂（可選）

            4-10mADC正常狀態

            14-20mADC報警狀態              ●火花防護：10A(對探頭)

            負載電阻：250Ω                ●防爆等級：Exdia ⅡBT4

                                           ●合格證號：1002162

                                           ●配用安全柵：LB803S

?產品型號

表一

注：為特殊類型定做傳感器

選形示例：LCS-2111P1A

控制器SPTSD繼電輸出，供電220VAC,標準探頭，應用于普遍場合，3/4＂MLPT螺紋安裝，工作壓力小于1.6MPa,電路及探頭為一體化結構。

?連接與調校

控制器出廠時，控制狀態及設定點已予調，如果被測物料或者控制狀態改變時，可重新設定控制器參數。

1、上限報警設定

 將報警開關上面二擋撥至ON測，下面二擋撥至OFF側即可。

2、下限報警設定

先將報警開關下面二擋撥至ON測，上面二擋撥至OFF即可。

3、報警點設定

先將報警點電位器調至最左端。再調節初零電位器至報警指示燈亮，然后反向調節初零電位器至報警指示燈剛好滅為止。順時針調節報警點電位器至某一合適角度，絕緣介質5-30°，導電介質30-180°。

4、延時設定

控制器出廠時，設定輸出響應時間為0.2m S,如果被測介質表面波動較大，可以順時針調節延時電位器至合適的延時參數。

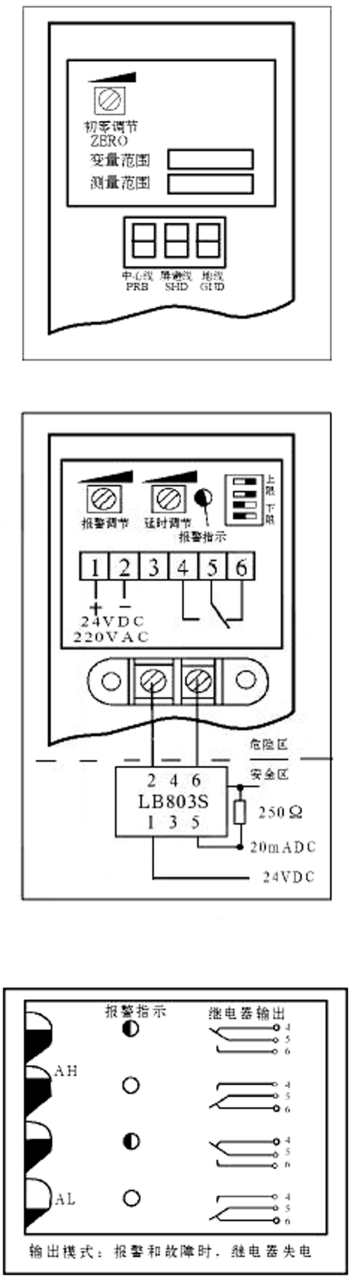

                                                             輸出接線圖

?防爆安全使用注意事項

LCS系列射頻導納物位控制器，經國家儀器儀表防爆安全監督檢驗站檢驗認可，符合GB3836.1-83和GB3836.4-83國家防爆標準要求，產品防爆標志

ExdiaⅡBT4,用戶在使用時應注意下列事項：

    1、儀表安裝時，容器壁要可靠接地。本安型射頻導納物位控制器必須與LB830S齊納安全柵配套使用，構成本質安全防爆系統。

    2、本安系統接線（參看本安系統接線圖）布盡量避免電磁干擾的影響，并將電纜分布參數控制在0.08μf和2mH以內。

    3、安全柵的安裝使用和維護應遵守安全柵的使用說明書。

     4、變送器的安裝、使用和維護應同時遵守中華人民共和國爆炸危險場所電氣安全規程（試行）

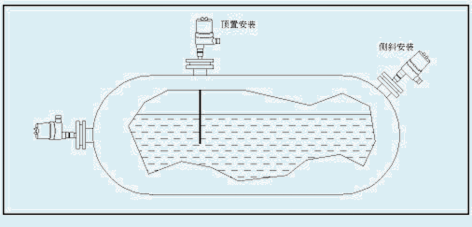

?安裝

LCS系列 射頻導納物位控制器，可以安裝于容器空間允許的所有位置，要求探頭不要直接觸及落料口下落的物料，如果一個容器既有上限控制，又有下限控制要求，建議控制器的探頭最小間隔30㎝以上。用戶選用纜式探頭用于深料倉下

限控制，應用中應注意以下事項：

    1、探頭距離倉壁或其它結構至少30㎝。

2、纜繩探頭測量固體顆粒物料時，貯倉頂板必須承受被測介質的下拉力。介質對纜繩的最大拉力見表二。

    3、纜繩探頭測量固體顆粒物料時，建議使用栓緊環，使之承受橫向力最小。

表二：10M直徑貯倉對應介質及纜繩最大下拉力
