電接點液位控制器

詳細介紹

概述:

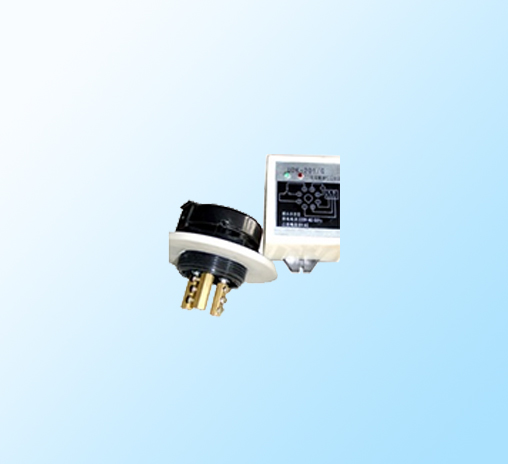

UDK－201系列電接觸液位控制器，是仿日本OMRON公司61F系列電接觸液位控制器的設計，對導電液體自動控制的位式控制儀表。

UDK－201/G型適用干凈水和污水的給水及排水自動控制。

對高樓上水及鍋爐水位控制由尤為適用。

該儀表工作可靠、體積小、安裝方便、價格便宜、安裝維修方便。


工作原理：

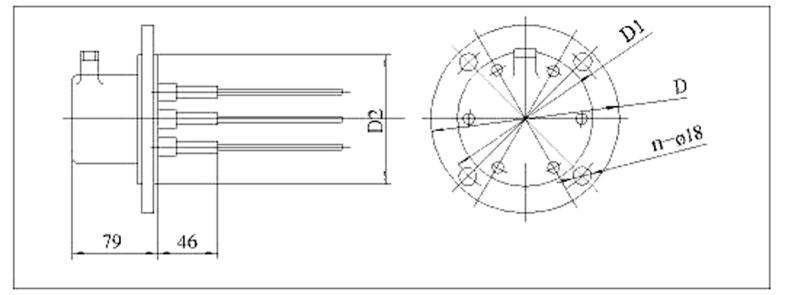

儀表通過電極接觸導電液體，電極間從斷開狀態為串接液體電阻，產生電信號，控制電路使儀表內繼電器工作輸出信號，使液位得到控制。該儀表有三根根據液位要求長度不一的電極E1、E2、E3。

技術參數：

UDK－201/G　　　　　　　　　　UDK－201/GH

●內電極電壓：8V AC 24V AC

●電源電壓：220V±10%AC 50Hz 220V±10%AV 50Hz

●液體電阻率：1～30KΩ. ㎝ 30～200KΩ.㎝

●控制誤差：≤±5㎝ ≤±5㎝

●重復性誤差：≤±2.5㎝ ≤±5㎝

●切換差：12㎜ 12㎜

●工作溫度：－10～60℃ -10～60℃

●環境濕度：45～85% 45～85%

●消耗功率：3.2w 3.2W

●觸點輸出：220V AC 5A 220VAC 5A

●電纜長度：＜1Km ＜1Km

●觸點壽命：5×105次 5×105次

●介質溫度：＜150℃ ＜200℃

●介質壓力：常壓常壓，4MPa




?訂貨須知

●控制器型號，傳感器型號（無特殊要求按PS-3S供貨）

●電極的總長度（三根電極長度之和，無特殊要求按4米供貨）

●使用現場溫度、液體溫度、液罐壓力
