SJ系列視鏡

概述

SJ系列視鏡是焊接在各種容器上的窺視裝置，可直接觀察容器內部物料工作情況。廣泛應用于石油、化工、制藥等工業部門。

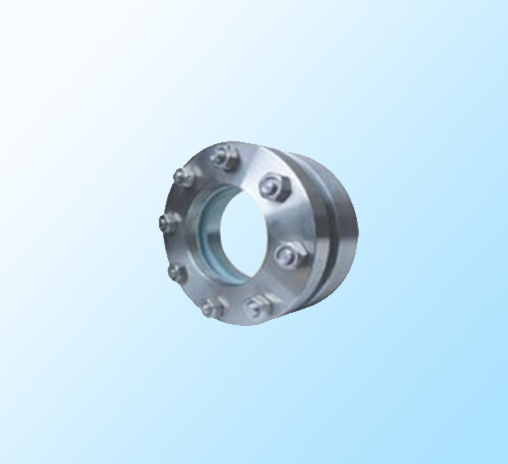

SJ系列視鏡

?技術參數

型號

結構形式

介質溫度

驟變溫差

工作壓力

公稱通徑

材質

制造標準

SJ-1

視鏡

≤200℃

180℃

06～2.5MPa

50～150mm

Ⅰ碳鋼

Ⅱ不銹鋼

Ⅲ襯里

JB593-596-96

HGJ501～502-86

SJ-2

帶頸視鏡

?選擇標記 ?選擇標記

SJ－□□ －□－□ 注明型號規格

注明介質名稱、溫度及壓力

公稱直徑 特殊要求另加注明

公稱壓力(MPa)

材質Ⅰ碳鋼Ⅱ不銹鋼Ⅲ襯里(聚四氟乙烯、橡膠、搪瓷等)

結構形式 1視鏡 2帶頸視鏡

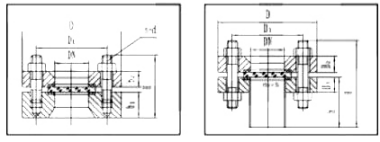

?結構及外形尺寸


DN	MPa	D	D?	b?	b?	dH×S	h	H≈	H?≈	螺柱		重量
DN	MPa	D	D?	b?	b?	dH×S	h	H≈	H?≈	n	d	kg≈
50	1.0	130	100	34/22	22	57×3.5	70	79	113	6	M12	4.7/4.2
	1.6	130	100	34/24	24	57×3.5	70	79	116	6	M12	4.9/4.5
	2.5	130	100	34/26	26	57×3.5	70	84	120	6	M12	5.1/5.0
80	1.0	160	130	36/26	24	89×4	70	86	120	8	M12	6.8/6.4
	1.6	160	130	36/28	26	89×4	70	91	127	8	M12	7.1/7.0
	2.5	160	130	40/26	28	89×4	70	96	128	8	M12	7.4/7.4
100	1.0	200	165	40/28	26	89×4	80	100	142	8	M16	12/10.9
100	1.6	200	165	40/28	28	108×4	80	105	143	8	M16	12.5/11.6
125	1.0	225	190	40/28	28	133×4	80	105	143	8	M16	14.7/13.6
150	1.0	250	215	40/30	30	159×4.5	80	110	150	12	M16	17.6/17.4

注：表中帶“/”的前者為SJ-1型；后者為SJ-2型.
