概述 :

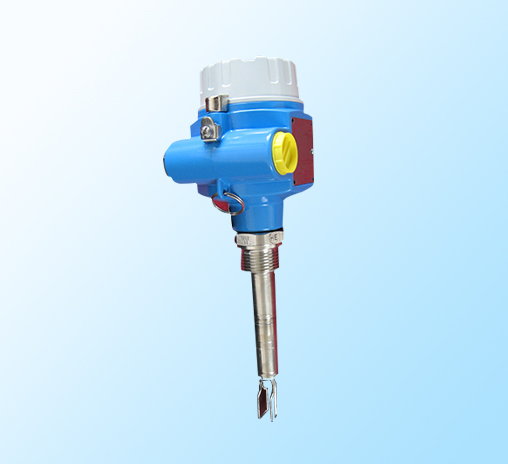

UZYK-11.12型音叉料位控制器是用于檢測各種非粘滯性的干燥的粉狀及小顆粒固體物料，做為高低料位控制和報警的一種高靈敏度檢測儀表。廣泛應用于食品，糧食加工部門、輕工業、建材、醫藥、塑料等工業以及冶金企業的鑄造型砂、小鐵粒、各種金屬粉末等料位控制。儀表無可動部分，并具有防腐、靈敏度高和安裝方便等特點。
工作原理:
儀表由發訊部分的音叉和電器箱體組成，為就地安裝儀表。在音叉端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓。二者分別接 于放大器的輸入和輸出端，形成機械一電子振蕩電路。當叉體被 固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號。
外形及安裝尺寸:
UZYK-12型
為下限測量儀表（適用粉
狀及易積塊的小顆粒物料
的下限控制、報警）
技術參數 :
●環境溫暖：-25～65℃，相對溫度不大于90%；
●叉體材料：1Cr18Ni9Ti；耐酸不銹鋼；
●供電電源：220V50Hz
●消耗功率：≤5w；
●輸出訊號：一組常開常閉接點， UZYK-11型
●接點容量：250V·AC，03A 壽命：25萬次
30V·AC，03A 壽命100萬次
30V·AC，2A 壽命15萬次
●物料容重：≥0.03g/㎝3
●物料顆粒最大外形尺寸≤40mm；
●音叉?zhèn)让孀畲筘?fù)荷不大于4Kg·m；
●容器中最大耐壓：1.0MPa；
●容器中的工作溫度：－20～﹢60℃；
●音叉振蕩頻率：85Hz；
●音叉尖端振幅：≥0.5mm；
●音叉自由延時：不大于7秒；
●工作介質：介質為非粘性物料，不含有對
1Cr18Ni9Ti起腐蝕作用的物質。
●環境振動頻率：工作在振動頻率不大于25Hz全振
幅不大于0.1mm場所。
?訂貨須知 ?安裝示意
●訂貨時必須注明： 出線孔向下，
●音叉料位控制器的型號 進料口邊擋板，用
●音叉料位控制器連通管的長度L 遮光板隔熱，叉水
●安裝在罐體上作上限控制還是下限控制 平向下微微傾斜，
二股叉體水平放置。
