火焰電視監視裝置

LTV型火焰電視監視系列

概述:

LTV型火焰電視監視裝置是從爐膛上部總體監視爐內燃料燃燒狀態的彩色工業電視監視系統，通過這個系統，操作者可以從控制室監視器屏幕上看到爐內燃燒的真實圖像。燃油燃?xì)鉅t還能看到爐內水冷壁、爐壁、爐底等的真實圖像，從而能及時發現和處理燃燒缺陷，避免突發事故的發生。

工作原理:

將潛望鏡管安裝在爐壁上，潛望鏡頭伸入至爐膛內，攝取火焰信號，通過攝像機將火焰信號轉換成電信號送到控制室的監視器屏幕上，從而使操作人員在控制室內就能清晰的看到爐內火焰的真實景象。

由于工作溫度高，本裝置采用儀表風對潛望鏡管進行吹掃，以保護鏡片，同時采用魔管制冷器對攝像機進行有效的制冷保護。

在無儀表風源的情況下，可采用大于2KPa的鼓風機風對潛望鏡管進行冷卻保護。電動及氣動進退膛電視監視裝置，在冷卻風出現斷風故障時，能自動將潛望鏡管推出爐膛，以免燒壞輸象系統，操作人員也可在控制室內通過控制盤上的操作按鈕或電腦控制潛望鏡的進退爐膛。

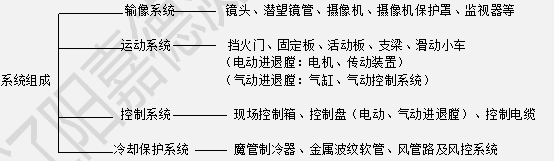

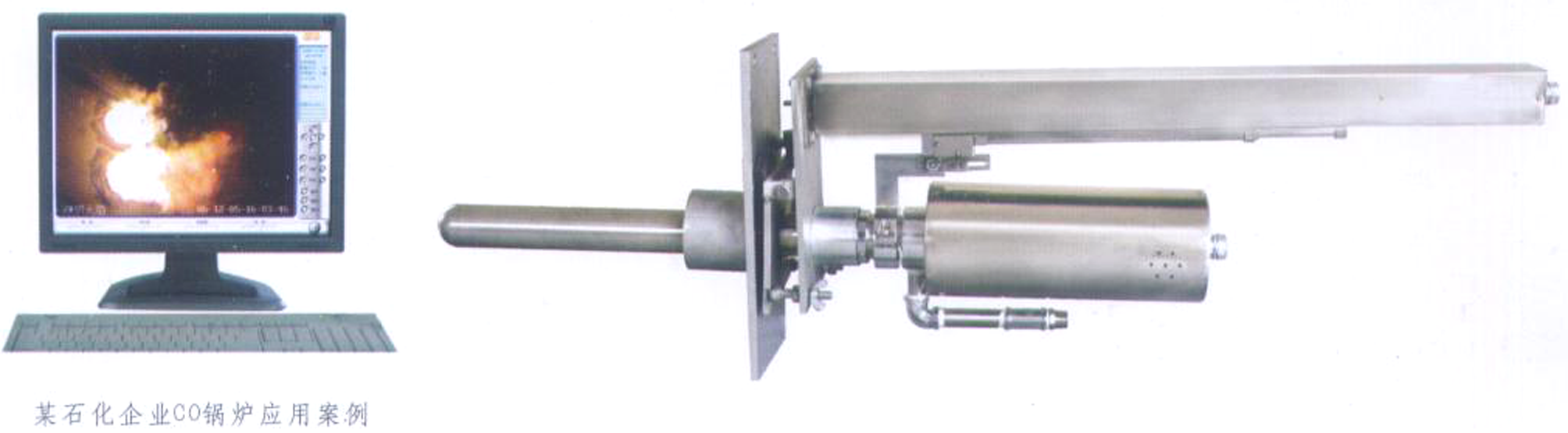

系統組成:

技術參數:

1、觀察視場角90°

2、鏡頭型式：直視、60°轉角

3、保護罩工作環境溫度：-10℃～70℃

4、裝置所需要風源：風源風壓≥0.3MPa     風源風量≥0.20m3/min，風度≤40℃塵埃粒徑≤3μm，含油量≤10mg/m3（無儀表風源：風壓≥2KPa，風量≥5m3/min）

5、工作電源：現場AC220V,50Hz 500W 控制室AC220V，50Hz 200W

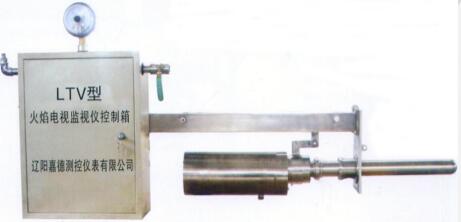

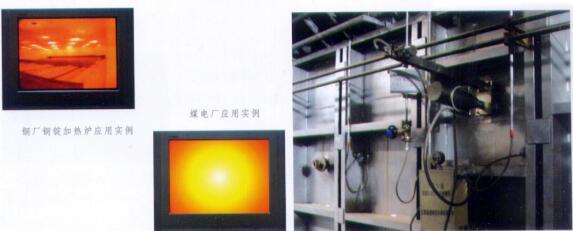

LTV(1)型手動進退爐膛火焰電視監控裝置

?系統特點

1、鏡頭由耐高溫材料制成，抗燒損能力強。

2、系統能根據爐內火焰的亮度變化自動調整輸出電平的高低，使圖像始終保持清晰狀態。

3、鏡管末端有調焦功能，可使圖像達到理想狀態。

4、整個輸像系統可上、下擺角10°，能將點火和正常運行時的圖像中心調至監視器的中心復合，達到最佳觀察效果。

5、具有手動退出功能，便于維護。

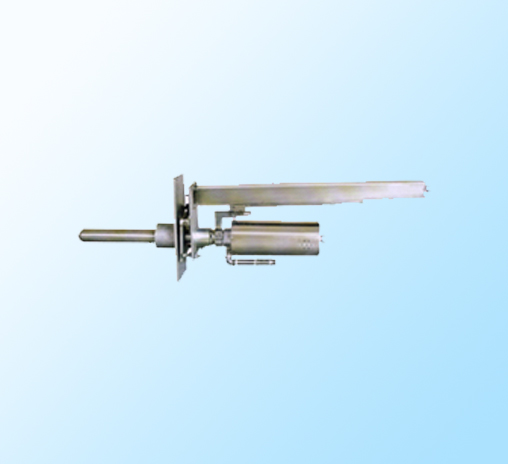

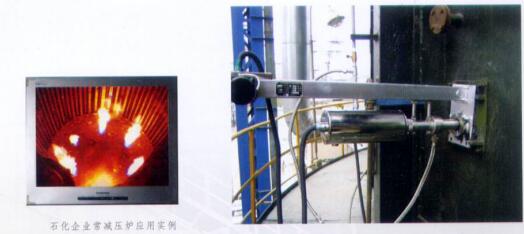

LTV-(II)(III)型電動進退膛火焰電視監視裝置

?系統特點

1、 潛望鏡管具有自動退出功能，一旦潛望鏡管斷保護風時，輸像系統能自動退出爐膛，以保證輸像系統不被污染及燒損。

2、 操作者可在控制室內通過控制盤或現場控制箱，將輸像系統送入或退出爐膛。

3、 攝像機保護采用魔管制冷，該制冷器是采用目前國內最先進的制冷技術，在制冷器入口通入儀表風，接至攝像機保護罩的出口便會產生冷風，用此冷風對攝像機進行冷卻，制冷效果好，保證攝像不過熱并免維護。

4、 根據用戶要求可帶DCS接口

5、 LTV-(II)為齒條傳動并能在輸像系統送入爐膛后，支梁縮入部分長度減小占地空間，LTV-（III）為鏈條傳動，運行可靠。

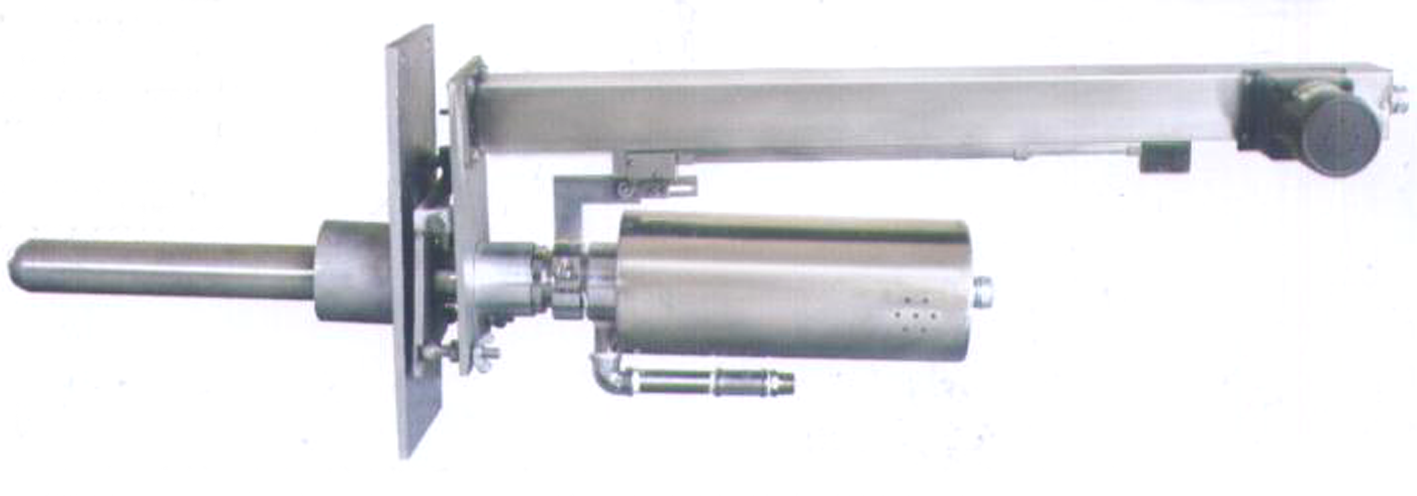

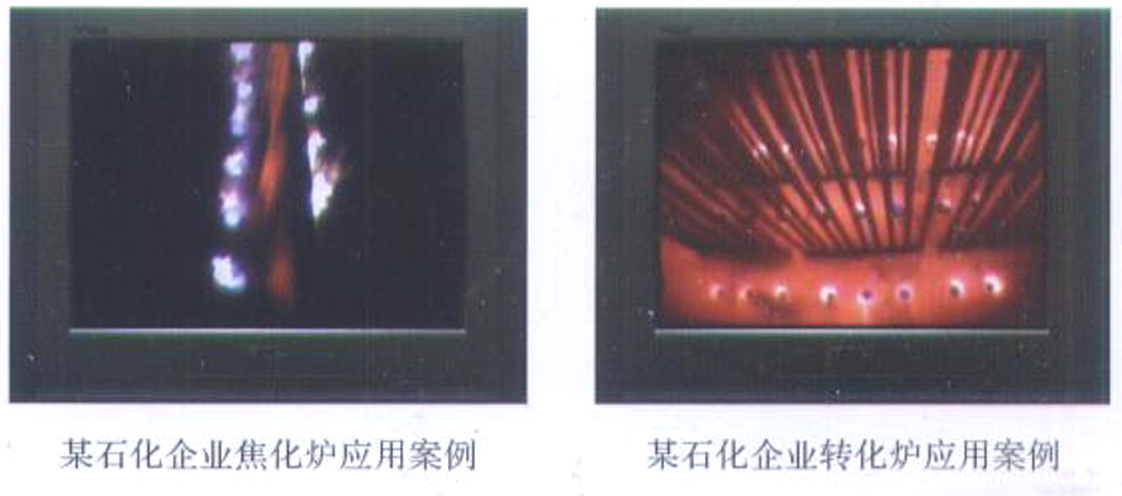

LTV-(IV)型自動進退膛、電動擺角火焰電視監視裝置

?系統特點

1、輸像系統除具有能自動進退膛功能外，又增加了左、右自動旋轉功能，其左、右旋轉速度為1.85轉/分，旋轉角度為左135°，右135°，這樣操作者可在控制室內通過點動控制盤操作按鈕，隨意觀察360°范圍內的爐膛燃燒及爐膛情況，使原觀察范圍增加3倍。

2、本產品取得了實用新型國家zhuanli，它特別適用于燃油、燃?xì)獾幕鹧婕盃t壁監視。

LTV-(V)型氣動進退膛火焰電視監視裝置

?系統特點

1、本型監視裝置的潛望鏡管進退膛采用氣動傳動及控制，具有輕便靈活的特點。

2、在防暴場合配用此型可免去電機隔離防爆麻煩，使防爆功能更加安全可

LTV-(I-V)B防爆火焰電視監視裝置

?系統特點

本裝置在以上功能類型基礎上按ExdIIBT4防爆等級設計制造的適合于要求防暴場合火焰電視監視裝置。

火焰電視監視裝置類別、特點及選型
