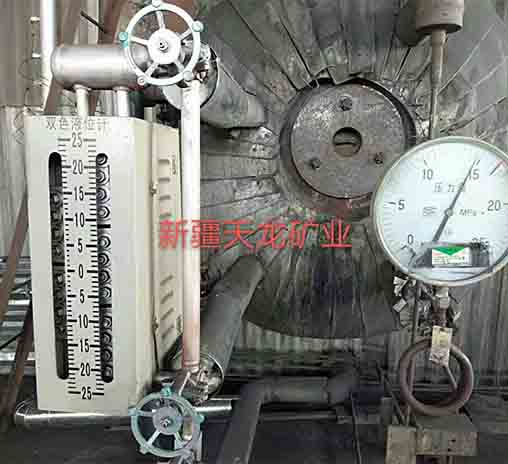

自沖洗高壓 超高壓鍋爐雙色液位計

一、用 途

BN(TC)系列中壓、高壓、超高壓雙色液位計是用于蒸汽鍋爐或其它壓力容器監測液位的一次直讀儀表，它是在總結國內外各種透射式雙色水位計特點基礎上而研制的長窗式雙色液位計，用紅色顯示汽，綠色顯示液，其紅綠色交界面即為液面?？稍诂F(xiàn)場直接觀察也可配用我公司生產的彩色工業電視監視系統，在控制室內的監視器熒屏上遠程監測現場實際水位，它與其它雙色水位計相比較具有如下特點：

1、無盲區。如單窗式中間為長形窗口，在正常情況下，水位正處于窗口的觀察范圍內。而三窗、五窗、七窗雙排式兩排長窗交錯重疊布置，所以在可視范圍內無盲區連續監視水位。

2、清晰透明度好。由于本系列水位計是長窗式，它與飽和蒸汽接觸面積大，所以，蒸汽冷凝水較多，當其流經液位計窗口時，順窗口表面沖洗觀察窗內表面達到清洗作用，不易掛垢，能長時間保持觀察窗清晰、透明，利于觀察。

3，本液位計的光源采用新研制的發光二極管為光源，發光管本身發出的紅光和光亮度高，顏色鮮艷，所以觀察窗所透視出的汽紅，液綠，色彩鮮明光亮，界線清晰，觀察效果極佳。另外，發光二極管耗電極少，使用壽命長，維護量小，調節方便，使用以來深受用戶好評。

二、原理結構

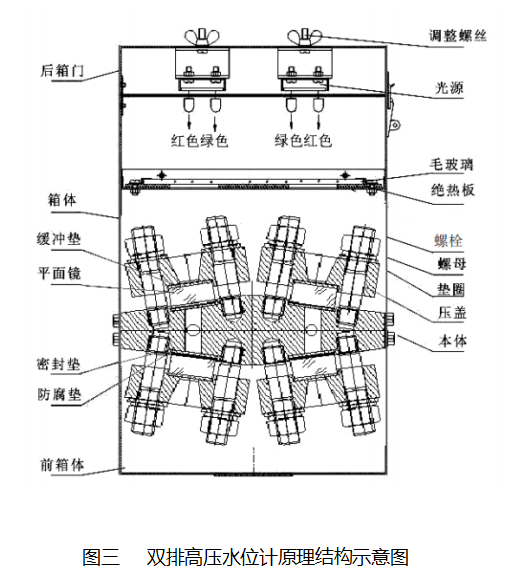

見圖（三）

注：單排窗水位計原理結構與雙排相似，區別僅相當于雙排的一半。

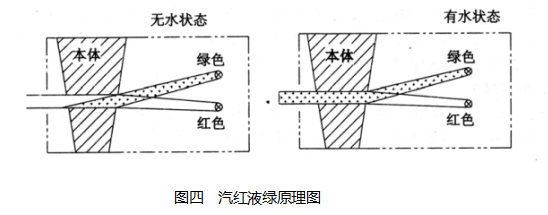

水位計通過汽、液連接管與被測容器構成一聯通器，所以水位計液面基本為容器液面位置。其汽紅、液綠原理為：由光源發出的紅綠光線射向水位計本體視窗及其腔室，在腔內汽相部分紅光射向正前方，而綠光斜射到腔壁上被吸收，因而汽相部分在正前方觀察顯示出紅色，而在腔內為液相部分，由于水的折射使綠光射向正前方，而紅光斜射在腔壁上，因而在正前方觀察顯示出綠色 ，這就是汽紅、液綠的原理。見圖（四）

三、安裝與使用

1、安裝方法：

1）在安裝水位計之前，必須核實以下幾點，若有偏差應給予校正。

a、鍋爐汽包上下引出管的中心距是否與水位計中心距相一致。

b、水位計接頭與鍋爐連接管直徑是否相同。

c、上下引出管的管口中心線應處于同一鉛垂面上。

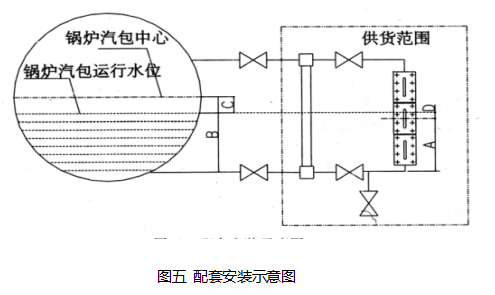

B=A+D+C式中C是鍋爐正常運行時，鍋爐的水位至鍋爐汽包中心的距離，尺寸D是鍋爐正常運行時雙色水位計的水位低于鍋爐內水位的差值具體數值依壓力等級而定。

A是水位計可視范圍中心至下水管中心尺寸。

上表中的D值只供用戶確定汽包內實際液位時參考

2）準備好水位計

a、拆開包裝箱，如果搬運方便，最好是水位計連同底板吊至安裝位置。

b、拆開所有堅固部位，并把塑料膜去掉，將連接部位封口打開，清潔好觀察窗，使水位計處于備用狀態。

3）吊裝焊接

排污閥向下，吊起水位計移向鍋爐汽包，對準各管口進行焊接。焊接時要特別注意不要使焊渣等雜物堵塞管子，影響產品正常工作。

4）接通照明電源

a、將電源箱輸出插頭插入水位計箱體的插座。

b、用電纜接通電源至電源箱輸入端（220V50Hz）。

c、電源箱開關置“開”后，即可通過水位計各窗口看到明亮現場。由于此時水位計內無水，故應全紅。旋動電源箱亮度施鈕，調節亮度至合適狀態。

2、使用方法

為了鍋爐和您的人身安全，希望操作者嚴格按本說明書指導操作，以避免各種事故發生，且可延長水位計的使用壽命。

無論是首次投入使用，還是停車后再用，本使用方法都是適用的。

調試及啟用的整個過程，應在接通電源，視場明亮的條件下進行。

1）加熱水位計

a、把各閥向右（順時針方向）旋轉，全關閉。

b、把排污閥向左（逆時針方向）轉一周，微開。

c、把汽閥向左轉1/4周，微開，使蒸汽進入水位計腔體，從排污閥排出。水位計溫度逐漸升高，在周圍環境溫度為20℃時約40分鐘以后，水位計即可達到要求溫度。

2）追加緊固壓蓋螺栓

由于水位計溫度升高，各部件受熱膨脹，會引起密封狀態變化。所以需要追加緊固壓蓋螺栓以防泄露。

a、關閉汽閥。

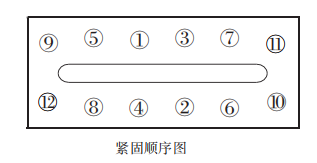

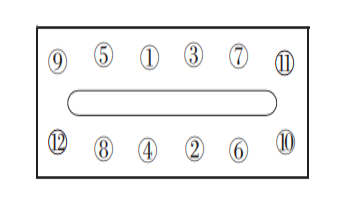

b、用扭矩手以40、45、50、55、60N.m力矩層次，按下圖順序緊固。

    4MPa最大扭矩值為40N.m ；      6.4MPa最大扭矩值為45N.m ；

    10MPa最大扭矩值為50N.m ；    16MPa最大扭矩值為55N.m ；

    22MPa最大扭矩值為60N.m .

c、裝上光源系統及保護罩，接通電源。

3）向水位計導入熱水、蒸汽，并確定水位。

在導入水汽之前，操作者一定要站到水位計側面去，不可站在正面工作。

a、關閉排污閥 。

b、把水閥緩慢1/4周，向水位計內徐徐導入熱水。

注意：水閥切不可開得太大，否則安全球將動作，堵死水路無法進行工作。如果安全球已堵住通路，可關閉水閥，并重新緩慢開啟。

c、慢慢打開汽閥1/4周，向水位計內徐徐導入蒸汽。若在此之前安全球已動作，則由于水位計內蒸汽壓力升高，安全球自動脫落，再開水閥即可放入熱水。

d、把汽閥及水閥全部打開。

e、認真觀察水位，鍋爐內的水進入水位計，使水位逐漸升高，直到水位計基本不變?yōu)橹?。但水位應有微小波動，表示水、汽管路暢通?/p>

如看到有水部分的窗口變暗甚至全黑，也不必驚慌。這是因為水中夾帶大量鐵銹及其它臟物所致。這可用日常維護中第2項中排污清洗辦法解決。

f、如果通過以上操作，而水位計中沒有導入水或汽，可關閉水、汽閥，開排污閥，并重復（a~e)操作一次，再有問題應檢查水汽管路閥門或焊接管焊口處是否堵塞。

g、水汽界面最好處在觀察窗內，如果處于盲區，雖不影響判斷水汽大體位置，但看不到水面波動，應微調水位高度，盡量讓水位露出來。

h、一切正常后，把水閥、汽閥各自回旋（逆時針）1/4周，這樣可以防止在長期連續使用后，閥桿與后座燒結在一起。

i、檢查玻璃、云母沒有裂紋，壓蓋及閥不出現泄漏為正常。

4）調試光學系統

a、左右調整鏡架，在水位計正前方觀看，汽紅、水綠，界面清晰，紅綠不滲雜為止。

b、調節電源箱亮度旋鈕，使紅、綠色亮度合適為止。

c、重復a調整達到最佳效果。

d、如果是五窗水位計，要調整到水位計正前方同時觀看兩排窗口，均應達到汽紅、水綠、界面清晰，到此無止，水位計進入正常運行狀態。

5）水位計不得參與鍋爐酸洗。

四、維護與檢修

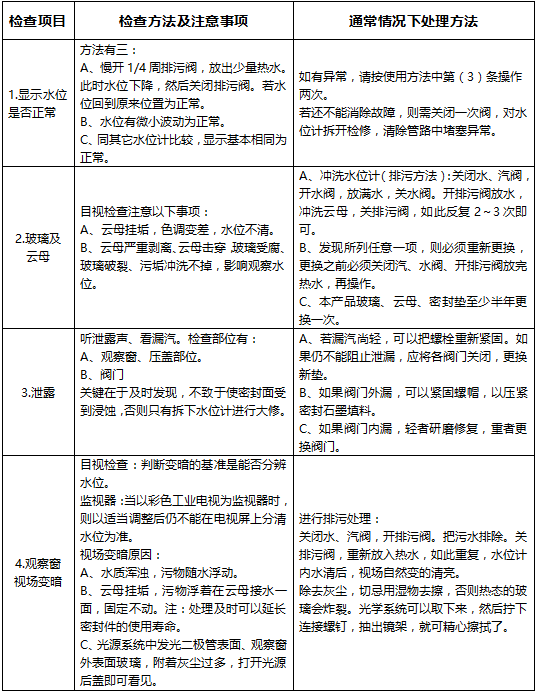

1、日常維護

2、檢修

e、一年一度鍋爐檢修時，對水位計連同其閥門進行拆檢和修理是必要的。在檢修中需要使用如下工具及物品：

扭矩扳手                            用于拆卸螺母

銅板或竹片                          用于刮下密封墊

木錘                                用于敲打被拆件

鐵刷                                除銹

銅刷                                清理密封面

抹布                                擦拭部件用

清洗液                              清洗部件用

耐高溫漆（需要時可向我公司購買）    防銹補漆

待更換零件

大小木箱                            用于裝拆下來的零件

3、拆卸、檢查、安裝

A、拆卸：

1）切斷電源，用結實繩把水位計吊住，以免水位計跌落，在同鍋爐引管相接處用氧乙炔割開，把水位計運至干凈寬敞處進行檢修。

2）取下光源系統。

a旋下元寶螺母，將雙色玻璃鏡架取出。如果沒有特別需要，不要動鏡架與其它件連接螺釘，否則會使色調發生失調。

先用毛刷去掉浮灰，再用干凈布擦玻璃。用蘸酒精的細布或脫酯棉仔細擦拭。最后用干布擦干，放好。毛玻璃如有損壞，向我公司購買，不可任意代用，否則將影響觀看效果。

b、打開光源箱，取出線路板擦凈，老化的應更新，同時應檢查各接點可靠性，完畢后，要接通36V電源電壓試驗。

c、以上工作完成后可重新裝回原處，備用。

3）拆下觀察窗壓蓋。

a用扳手按緊固相反順序卸下壓蓋螺母。操作時一定謹慎，一定要按順序逐步放松。

b、取下壓蓋，如難取，可用木錘敲擊，松動后取下，取出壓蓋中的平面鏡，緩沖墊及本體窗口的防腐墊。密封墊，用竹片清理密封面處的石墨殘屑，再用銅刷清理，然后用抹布擦凈。

注意整個操作過程中，千萬不可損傷密封部位。

c、拆下來的螺母、玻璃、密封墊不可再用。

4）清除水位計本體內外銹蝕。

5）拆卸閥門，各閥門結構基本相同，拆開手輪，將閥桿取出，卸下密封圈，密封圈必須更換。

B、關鍵件檢查及處理辦法：

1）對壓蓋密封面要認真檢查，如有劃傷，輕者可研磨修理，但研磨量不應超過0.02mm且只許一次，如果解決不了必須更換。檢查壓蓋密封面的平面度如超過0.05mm應更換。

2）本體

如本體密封面有汽蝕痕跡，劃傷等損傷時，也允許修磨，修磨量不允許超過0.5mm。

3）閥門

a、仔細檢查閥芯密封面，閥芯如有傷痕，則應修磨完好，特別嚴重的允許在磨床上磨削，最多不能超過0.1mm，且只允許一次。

b、仔細檢查閥座，看是否有水汽浸蝕痕跡及其它損傷，壓痕是否對稱，如有輕微損傷，可以研磨好，嚴重時允許車0.5mm。每件只允許一次。

c、閥桿與密封套接觸處不許有劃傷。閥桿直線度應在0.1mm內，否則應予以更換。

4）螺栓、螺母（螺栓、螺母是經過我公司特殊處理過的零件，需要時需向我公司購買）觀察窗的壓蓋螺栓、螺母和閥的螺栓、螺母不許有任何損傷，否則應更換。其它件應進行外觀檢查，如有異常及時更換。

C裝配

在裝配前要清點好所有零部件。如有更換的零部件，必須由我公司提供，否則出現事故，我公司概不負責。把清潔好的零部件預備好，準備組裝。

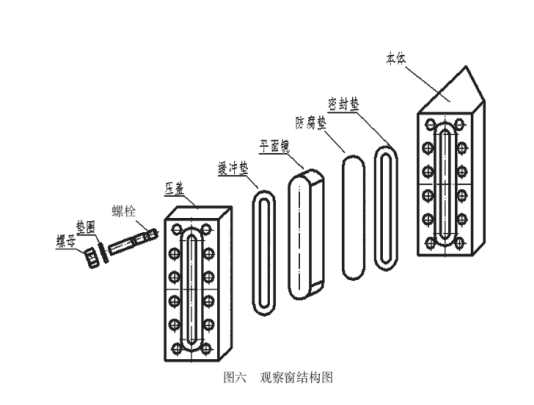

1）組裝觀察窗：參照圖（圖六）

由本公司提供的成套密封件包裝盒上的排列順序與本說明書所示完全一致，裝時不可搞錯，否則將導致泄露。

a、將螺栓載入本體（螺紋端的一端），螺栓頭應在同一平面上

b、平面鏡裝入壓蓋前應仔細檢查相接觸的密封面，不許有任何污物、硬質點，然后將用軟布擦凈緩沖墊，平面鏡裝入壓蓋（不可觸及透光表面）使平面鏡凸量盡可能相等，否則因進行選配。

c、將本體密封面清理干凈，不許有任何污物、硬質點存在，將清潔的防腐墊、密封墊（不可觸及透光表面）裝入本體。

d、將壓蓋裝入本體，裝上墊圈、螺母。

e、壓蓋螺栓應以40、45、50、55、60力矩層次。按下圖順序逐步緊固。

4MPa最大扭矩值為40N.m ；     6.4MPa最大扭矩值為45N.m ；

10MPa最大扭矩值為50N.m ；    16MPa最大扭矩值為55N.m ；

22MPa最大扭矩值為60N.m .

兩面裝配相同

2）閥門組裝

a相鄰填料切口要錯開至少90°。

b、緊壓圈時用力要均勻一致

c、緊螺栓時，左右側應同時擰緊。

d、裝完后旋轉手輪，要求平穩。

3）組裝光源系統

將檢修完的光源系統，用螺釘同水位計連接起來，連接應可靠。

4）整體噴耐高溫油漆。

五、注意事項

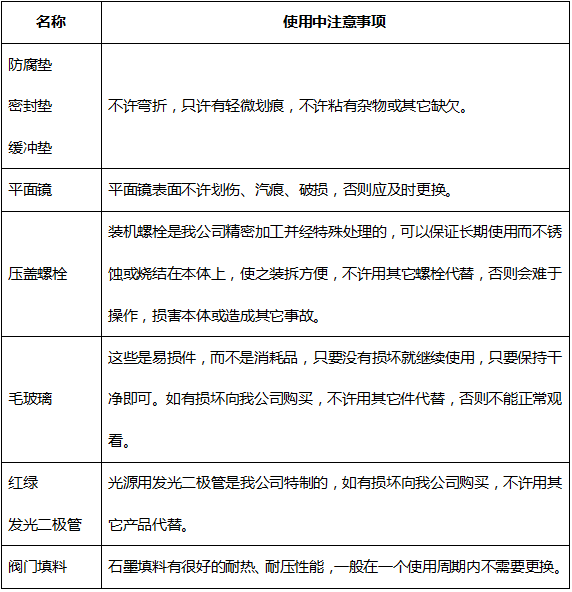

1、根據本水位計的使用情況，希望用戶能充分注意以下產品的特點：

注：本公司的部件經過嚴格篩選，使用它廠部件往往引起許多故障，甚至導致危險事故發生，請您選用原廠部件。

2、開箱、搬運、保管

1）開箱起釘時，應小心操作，不要碰傷箱內的物品。

2）開箱后應首先取出文件袋，拿出說明書熟讀，以便按說明書指導去做。

3）按裝箱單清點箱內物品、品種、數量無誤，外觀無損壞為正常。

4）開箱驗收后，為防止潮濕和落灰，用塑料膜包好維持原樣。

5）如果不是馬上安裝，請不要從包裝箱中取出水位計，應該整體搬運，這樣不易損傷產品。

6）若確實需要取出液位計單獨搬運時，應使之受力均衡，特別是受力點不要直接作用在閥門支架、閥桿、手輪上。免得閥門損壞。搬運時避免沖擊，防止產品內部玻璃件受沖擊而損壞。

7）存放時應保證產品放置端正。上面不能堆放重物，也不得把產品堆在其他物品上，以避免傾倒時損壞。

8）產品應保管于干燥、清潔的庫房內，以裝箱狀態保存。

注，我公司為提高產品適用性，可能在某些部位根據用戶情況不同加以改進，而與說明書不同，對此不另行聲明，望諒解。

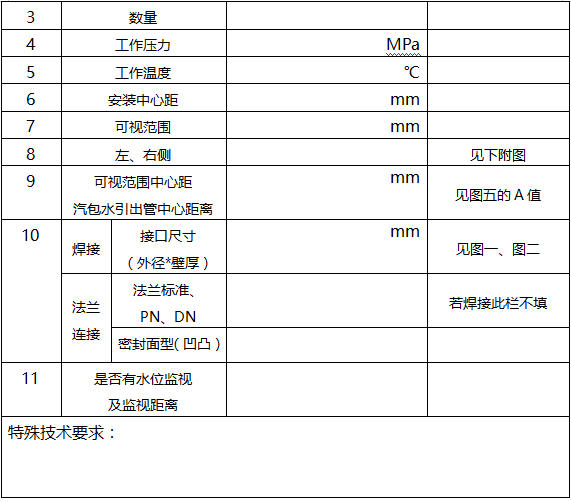

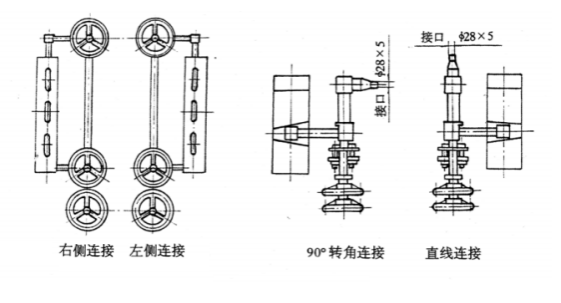

六、訂貨參數表

高壓、超高壓水位計訂貨參數一覽表
