超聲波液位計

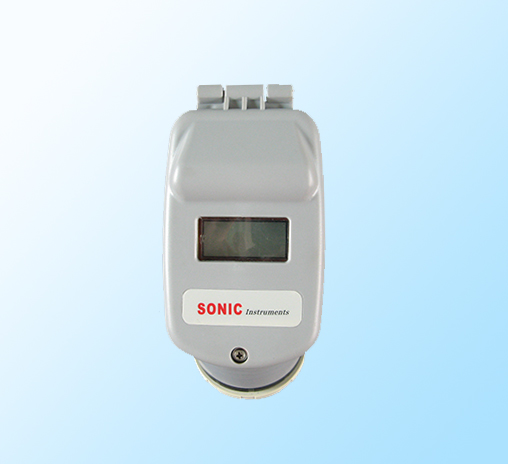

LR725型超聲波液位計

概 述:

線制超聲波液（物）位計是智能型非接觸式液（物）位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測和計算技術，對干擾信號有抑制功能，從而在根本上提高了儀表的測量精度，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的料位高度測量，也可用于距離的測量。

主要參數：

二、主要參數

操作說明

<一>LCD顯示信息

1.主顯示界面：給儀表通電后，經過儀表啟動過程，儀表正常工作后就進入主顯示界面，主顯示界面有以下2種顯示方式（液位和距離）

注：主顯示界面由用戶參數P-04中設的值決定。（詳見參數說明）

2、用戶參數界面(各代碼的說明、參數意義)

PASS密碼輸入（輸入3456進入?yún)?shù)設定）

P-00空距:設成探頭底面到液位值為0位置的距離

P-01滿度：20mA電流設定點。

P-02測量盲區：盲區即探頭下表面到測量液（物）面最小距離，在這一區間內儀表無法正常工作，一般取值30CM~60CM之間。

P-03測量數據的變化率：測量數據的變化率控制，該值顯示每次測量后最大允許的測量值變化量，一般測液位時設定為10~30mm。設定為00mm時儀表轉換至物(料)位模式。

P-04顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位,設成“02”，“03” 為工廠調試模式，實際現場使用時不建議在此模式下。

P-05濾波次數：該參數只有當P-03(測量數據變化率)設成00mm,即儀表在物(料)位模式下時才有效，該參數值越大則信號濾波能力越強，但同時也會降低儀表的響應速度，所以一般取值為3-5之間。

三、操作說明

<一>LCD顯示信息

1. 主顯示界面：給儀表通電后，經過儀表啟動過程，儀表正常工作后就進入主顯示界面，主顯示界面有以下2種顯示方式（液位和距離）

注：主顯示界面由用戶參數P-04中設的值決定。（詳見參數說明）

2、用戶參數界面(各代碼的說明、參數意義)

PASS 密碼輸入（輸入3456進入?yún)?shù)設定）

P-00 空距:設成探頭底面到液位值為0位置的距離

P-01 滿度：20mA電流設定點。

P-02 測量盲區：盲區即探頭下表面到測量液（物）面最小距離，在這一區間內儀表無法正常工作，一般取值30CM~60CM之間。

P-03 測量數據的變化率：測量數據的變化率控制，該值顯示每次測量后最大允許的測量值變化量，一般測液位時設定為10~30mm。設定為00mm時儀表轉換至物(料)位模式。

P-04 顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位,設成“02”，“03” 為工廠調試模式，實際現場使用時不建議在此模式下。

P-05 濾波次數：該參數只有當P-03(測量數據變化率)設成00mm,即儀表在物(料)位模式下時才有效，該參數值越大則信號濾波能力越強，但同時也會降低儀表的響應速度，所以一般取值為3-5之間。

四、儀表外形尺寸

五、安裝與接線

<一>安裝

該儀表安裝方便，可直接利用傳感器上的螺紋和螺帽安裝，常見的安裝方法有法蘭、支架和立管安裝。

法蘭安裝                   支架安裝

立管安裝

立管可以抑止攪拌或隔離表面泡沫（攪拌與表面泡沫對儀表使用有一定的影響）。立管的內徑應大于10cm。立管的長度就是需要測量的量程長度。在管的底端切一個45°左右的斜面，在盲區范圍內的立管壁上鉆一個8mm左右的通孔與大氣

戶外安裝

1)水道和戶外安裝時，需做一個安裝支架，如下圖。

2)探頭要垂直液面或料位表面安裝。

3) 若支架在風中搖擺的話，會給測量帶來誤差。

4) 探頭安裝必須高于最高液（物）位35cm以上（防腐則需40-60cm ），從而避免進入儀表的盲區。若量程大時，盲區會適當加大。

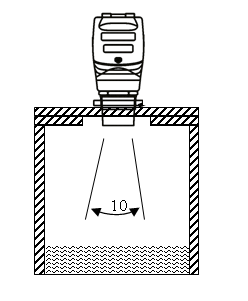

5) 在超聲波10度發射角內不應該有障礙物，避免產生錯誤回波。

6) 避免陽光直曬，保證探頭溫度與環境溫度一致，達到準確測量。

安裝在密閉容器

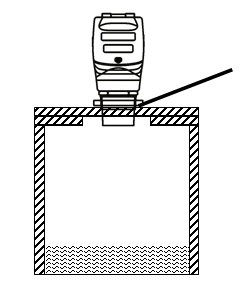

避免空氣或污染物進入罐內，在探頭螺紋處加密封膠或特氟隆膠帶。推薦使用合成樹脂法蘭（如 PVC）安裝。。

1) 探頭安裝時一定要垂直液（物）體表面。

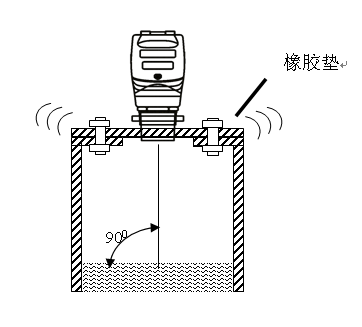

3）在罐壁有強的振動時，可以在罐口和儀表之間加入橡膠墊，用來消除振動的影響。

4）

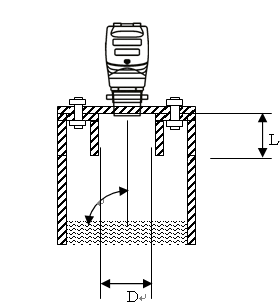

帶管嘴或立管安裝時，訂貨時要與廠方聯系，并告知管徑D和管嘴長度L，廠方需特殊調試。

5）在發射10度角內不得有障礙物。

以下安裝是錯誤的

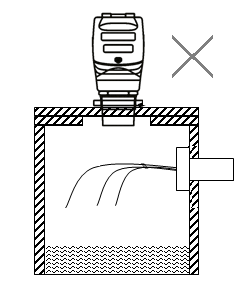

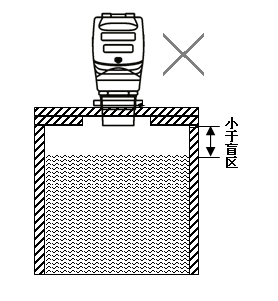

 - 最高液（物）位不能進入盲區   - 傳感器下方有干擾物

 探頭不應安裝在進水/料入口正上方

<二>接線

常見問題

1.當儀表主顯示界面左上角處出現一個LB顯示標志

，則表明儀表收不到回波信號，顯示的數據不一定是實際的真實值。

2.若儀表顯示的數值不隨液位變化而變化，主顯示一個固定值，而主顯示界面左上角又沒LB出現，此時可能是盲區值設的太小，您可以相應的把盲區值設大一些。
