概述:

SDK-2系列LED光柱，數字顯示控制儀是我公司和高校協作，在結合我國國情并吸取國外儀表優點的基礎上研制而成。它與各種線性變送器配合，可用于石油、機械制造、熱處理、輕工等行業實現對壓力、溫度、液位等各種工業參數的指示、調節或自動報警。

本儀表具有以下特點：

顯示形式有數字顯示、光柱顯示和光柱、數字同時顯示三種。光柱、數字同時顯示使儀表既有趨勢指示，又有數顯表精度，清晰直觀。

可帶有變送模擬量輸出和直流24V恒壓輸出，便于接記錄儀和二線制變送器。

采用LED光柱指示，響應快、無慣性、耐振動、壽命長、可靠性好。

顯示直觀醒目，色彩豐富，LED光柱采用進口高亮度管芯制成，LED管芯有橙紅、黃綠、橙黃等多種顏色，可組和成各種顏色的光柱。1%分辨率，性能穩定，亮度均勻。

測量值和設定同時顯示于面板，一根光柱為測量值，另一根光柱為上限設定值和下限設定值，中間暗帶為安全工作區域，當測量值超出安全區域即報警，所以對過程監視特別有效。

工作原理

SDK-2系列顯示控制儀由LED光柱顯示器、LED數字顯示器和穩壓電器、電壓比較器等外圍電路組成。顯示器完成指示功能，電壓比較器完成控制功能，經過繼電器輸出參與系統控制。變送輸出標準模擬直流信號供用戶作其它用途。

?技術參數

輸入信號：4～20mA

顯示基本誤差：

數字顯示±（0.5%F.S+1d）

其中F.S為儀表測量量程，1d為顯示表末位一個字所表示的值。

光柱顯示±（1%F.S±1d）

1d表示一根線，光柱指示刻度用百分?jǐn)?shù)（也可由用戶指定）。

顯示方式：3 1/2位0.5〞LED數碼管；101線LED光柱和3 1/2位0.36〞LED數碼管同時顯示。

模擬量輸出基本誤差為輸出量程的0.5%。

0～10mA（負載1KΩ） 4～20mA（負載250Ω）

0～5V（負載1KZΩ） 1～5V（負載1KΩ）

設定范圍：0～100%

設定誤差：1%

報警方式：LED發光二極管指示及繼電器觸點輸出；

安裝形式：儀表盤裝

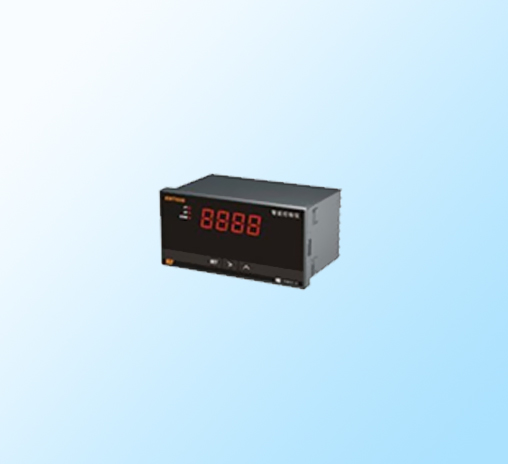

SDK-2系列顯示控制儀

?型號規格

型號	規 格編號				內 容
SDK-2					光柱、數字顯示控制儀
	0				數字顯示
	1				光柱顯示
	2				光柱及數字顯示
		1			上、下限報警
		2			上限報警
		3			下限報警
		4			上限報警、上上限報警（雙上）
		5			下限報警、下下限報警（雙下）
		6			上下限報警、光柱顯示報警區
			H		橫式
			Z		豎式
				0	無模擬量輸出
				1	輸出0～10mA
				2	輸出4～20mA
				3	輸出0～5V
				4	輸出1～5V
SDK-2 □ □ □ □

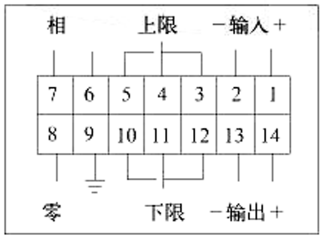

?接線端子

?使用中注意事項

●上、下限報警設定

調節印制板上W1(上限設定)W2（下限設定）使對應光柱顯示至所需報警值即可。LED光柱指示為百分?jǐn)?shù)，訂貨時無特殊要求，出廠時顯示以百分?jǐn)?shù)顯示。

●儀表到現場安裝時應檢查儀表型號及所配一次表是否符合要求，并按接線端子規定牢固地接線。

●在現場使用時沒有校驗裝置的情況下，不要隨意調節機內各電位器。
