磁浮子液位計的使用結構

發布日期：2016-03-06 00:00 來源：http://www.pinkslipmpls.com 點擊：

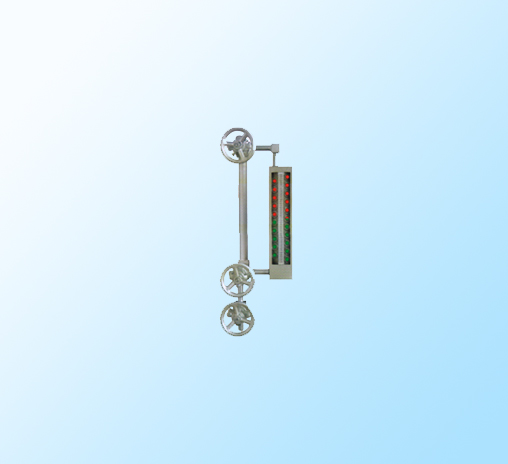

磁浮子液位計

磁浮子液位計內部安裝一個上下可以自由活動的浮球，浮球制作時做成一個兩端是半球中間是圓柱體形狀，在上部半球與圓柱體結合部分內部安裝永久磁鐵，其余部分內部做成空腔。在運行中浮球受介質浮力作用在容器內隨著介質液位高度變化而上下移動，由于浮子內部安裝有永久磁鐵所以浮子移動中其在不銹鋼容器外部有一個上下移動的磁場，利用這個磁場就可以知道浮子的高度即介質的液位、界位。浮子的大小受所測介質密度影響，其每個浮子外部都標有所測介質密度的大小，在應用中要對應使用。

在不銹鋼容器外部安裝一些可以自由轉動的微型磁鐵，磁鐵外部包裹有聚四氟乙烯在磁極的兩端圖上不同的顏色，一般是紅色和白色，微型磁鐵可以做出圓柱形和球形。在上部安裝有機塑料或者

當不銹鋼容器內介質高度發生變化時，內部磁浮子高度發生變化，引起不銹鋼容器外部磁場發生上下變化，導致面板指示中的磁柱發生轉動引起顏色改變，在設置中一般把沒有介質時設置為白色，有液位時設置為紅色，這樣紅白顏色對比給人員一視覺沖擊，準確讀出介質液位高度。說到底就是磁浮子測量筒應用了連通器原理，磁浮子測液位應用了恒浮力原理，外部面板色柱轉換應用了磁耦合原理，三者結合把介質液位高度顯示出來。

相關標簽：高壓磁浮子液位計
