鍋爐雙色水位計原理

發布日期：2016-03-08 00:00 來源：http://www.pinkslipmpls.com 點擊：

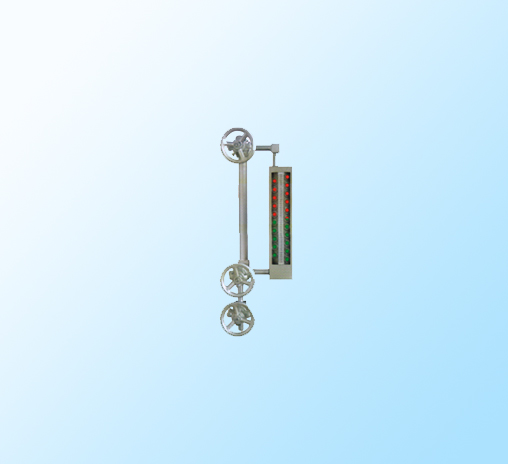

鍋爐雙色水位計

鍋爐雙色水位計是經過全體科研人員共同努力，而進一步研制出來的新型產品，發光亮度更高，可視距離更遠，標尺刻度更清晰，顯示范圍大，產品系列化；液位顯示采用高亮度LED雙色發光管，組成紅、綠光顯示液位，白天觀察距離60m，夜間可達200m以上。是安裝在鍋爐或其它介質為液體的容器上的一次儀表。

二、結構原理：

ZW-B49X系列鍋爐汽包雙色水位計的結構原理是一次水位測量設備，安裝在鍋爐上，直接觀測水位。雙色水位計通過光學原理所顯示的鍋爐水、汽部分都是有色的。汽呈紅色、水呈綠色，汽紅水綠，汽滿全紅，水滿全綠，隨水位變化自動連續，是監視鍋爐水位、保障鍋爐安全運行的可靠水位測量。

雙色水位計與上下閥相連接，排污閥與下閥相連接，上、下閥都有法蘭與鍋爐法蘭相連接。在工作狀態時，上、下閥呈開啟狀態（此時排污閥呈關閉狀態），這樣水位計和鍋爐構成一個連通的回路。此時水位計的液面高度即是鍋爐里的水位高度。

三、適用范圍：

ZW-B49X系列鍋爐汽包雙色水位計直接觀測水(液)位。汽、水分界面清晰，隨水位變化自動連續。液位計結構簡單、工作穩定、維護方便，是監視鍋爐水位,保障鍋爐安全運行的可靠儀表。是目前國內最先進的一次水位儀表，直觀、可靠。它用于工業蒸汽鍋爐和蒸汽機車鍋爐水位顯示。有汽紅水綠來指示液位高度。

四、鍋爐汽包雙色水位計計的主要特點：

1、汽紅水綠，顯示清晰，觀察角度大，可視距離遠。

2、本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器絕對安全可靠。

3、顯示量程大，設計壓力高，使用范圍廣
